제품개요

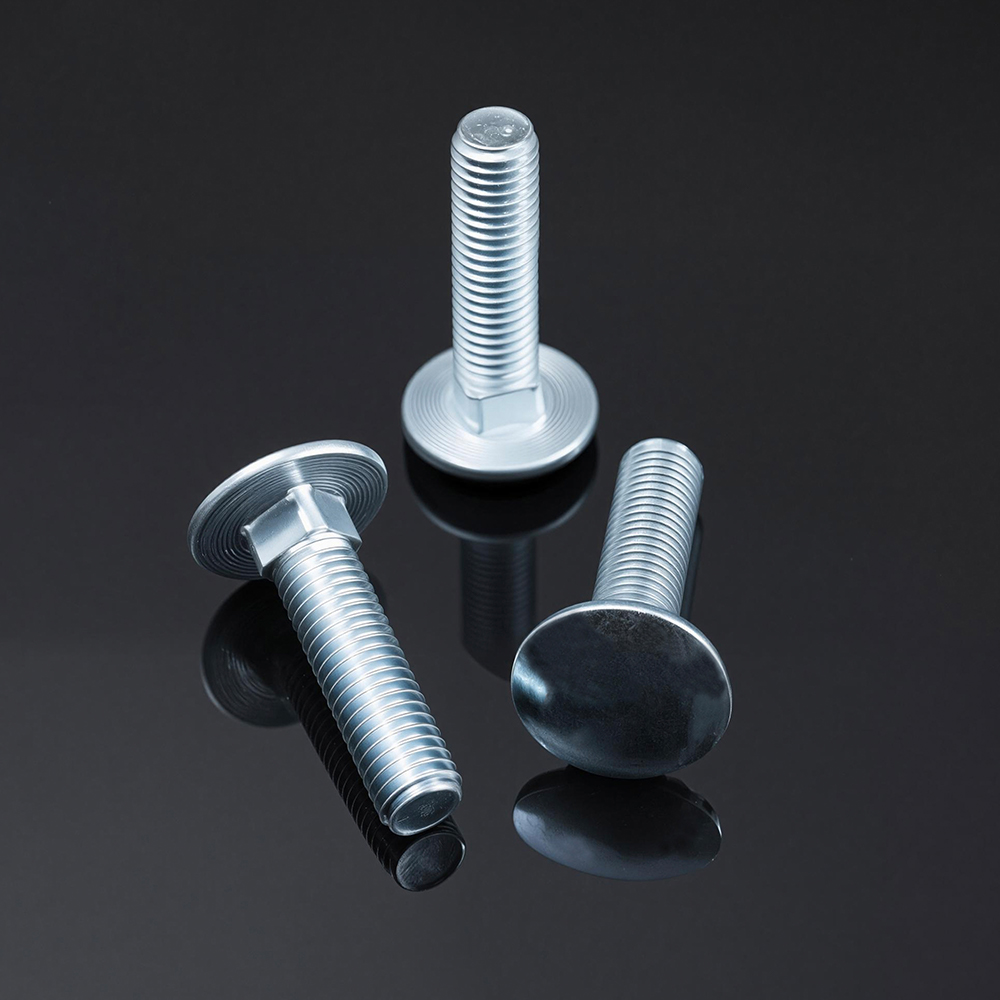

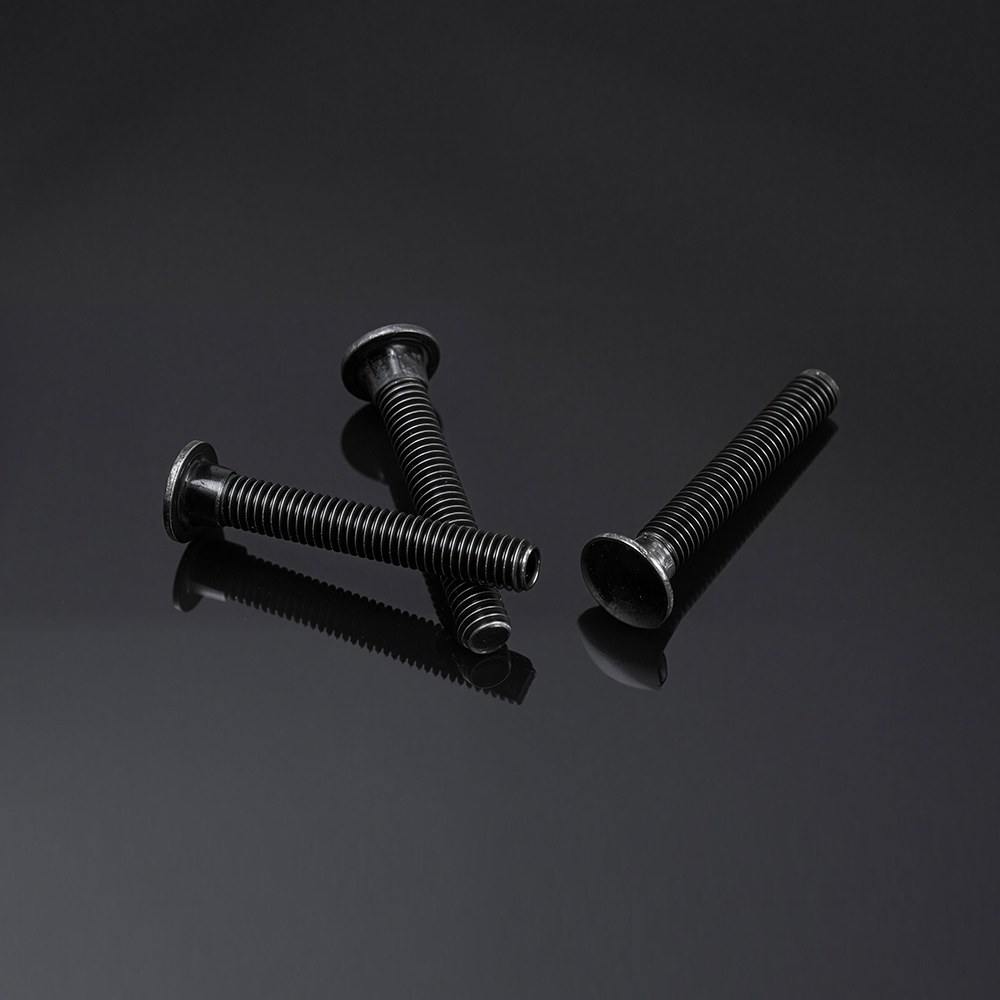

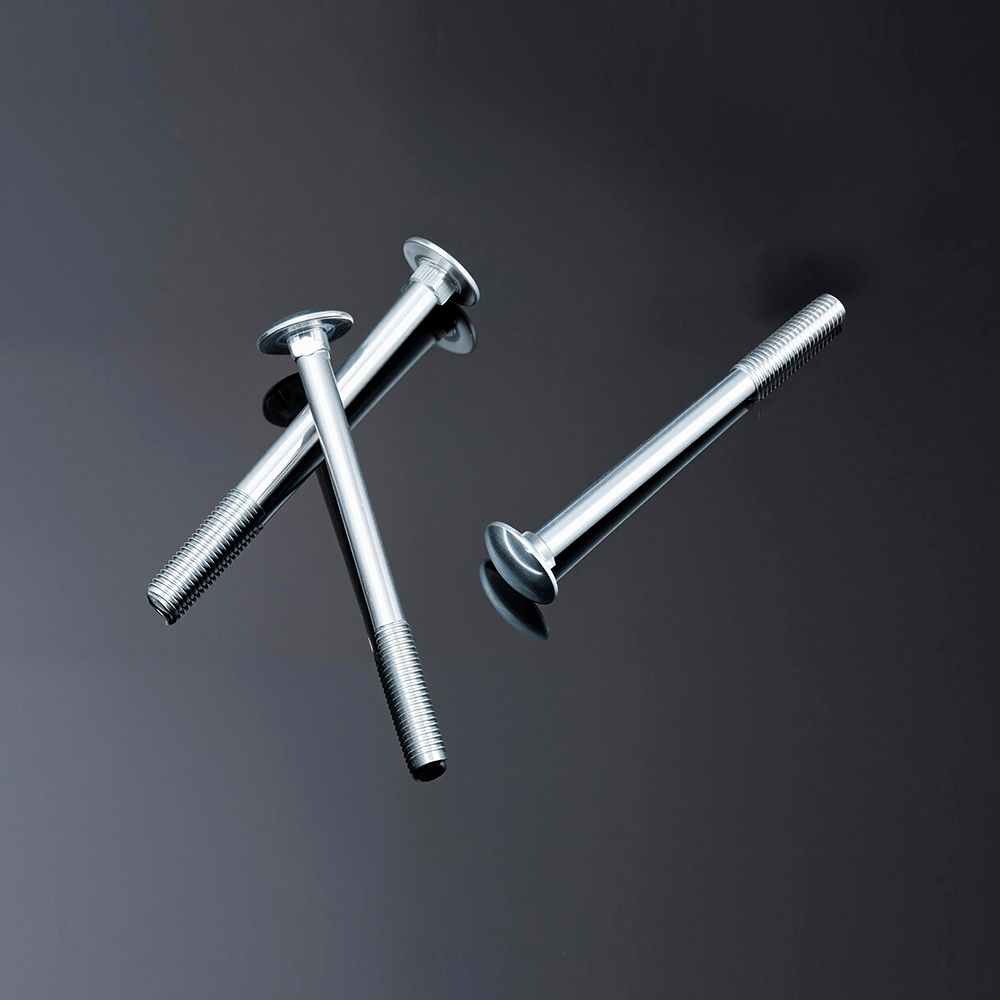

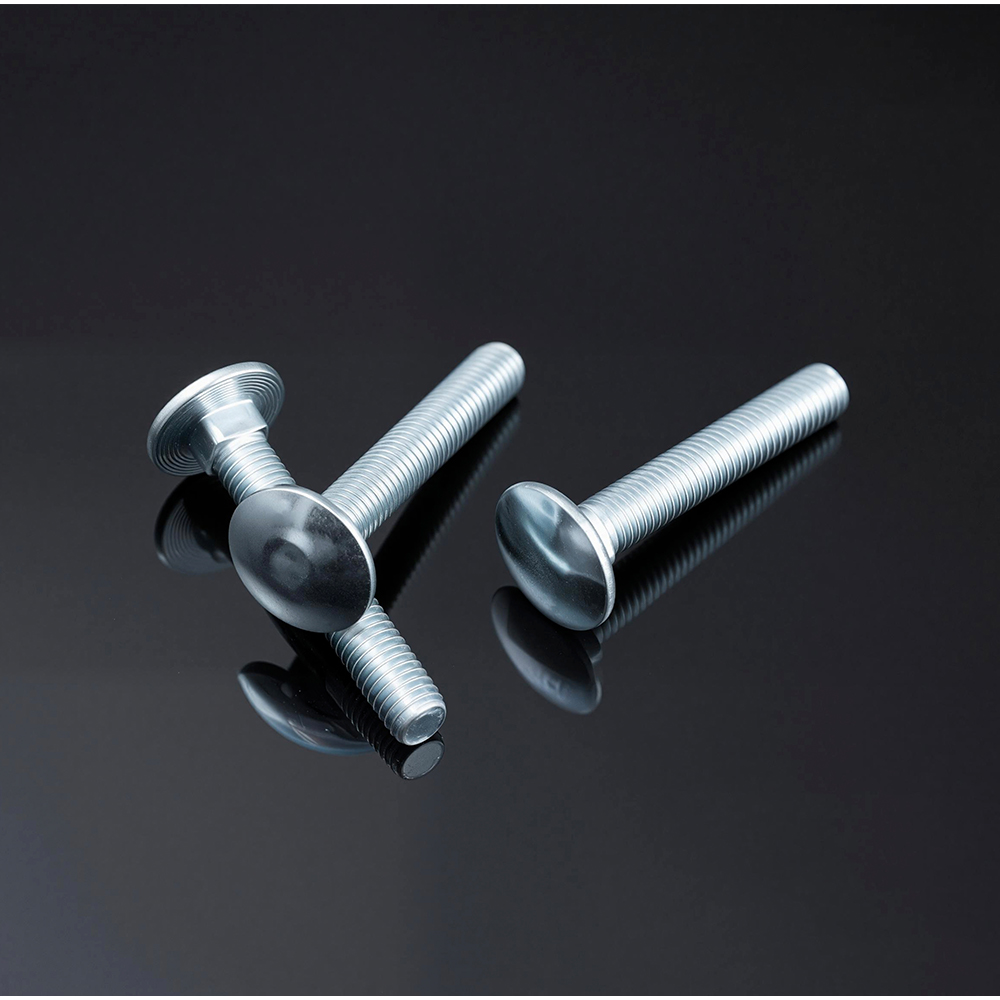

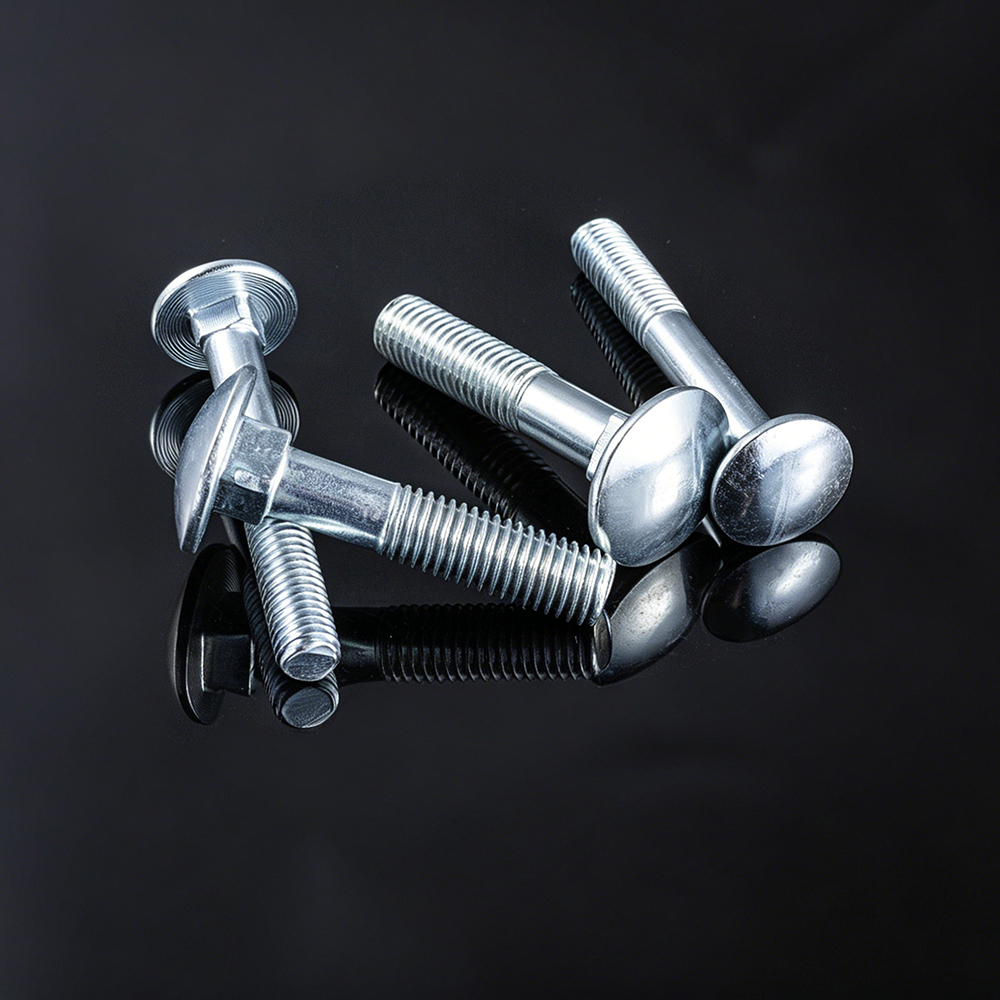

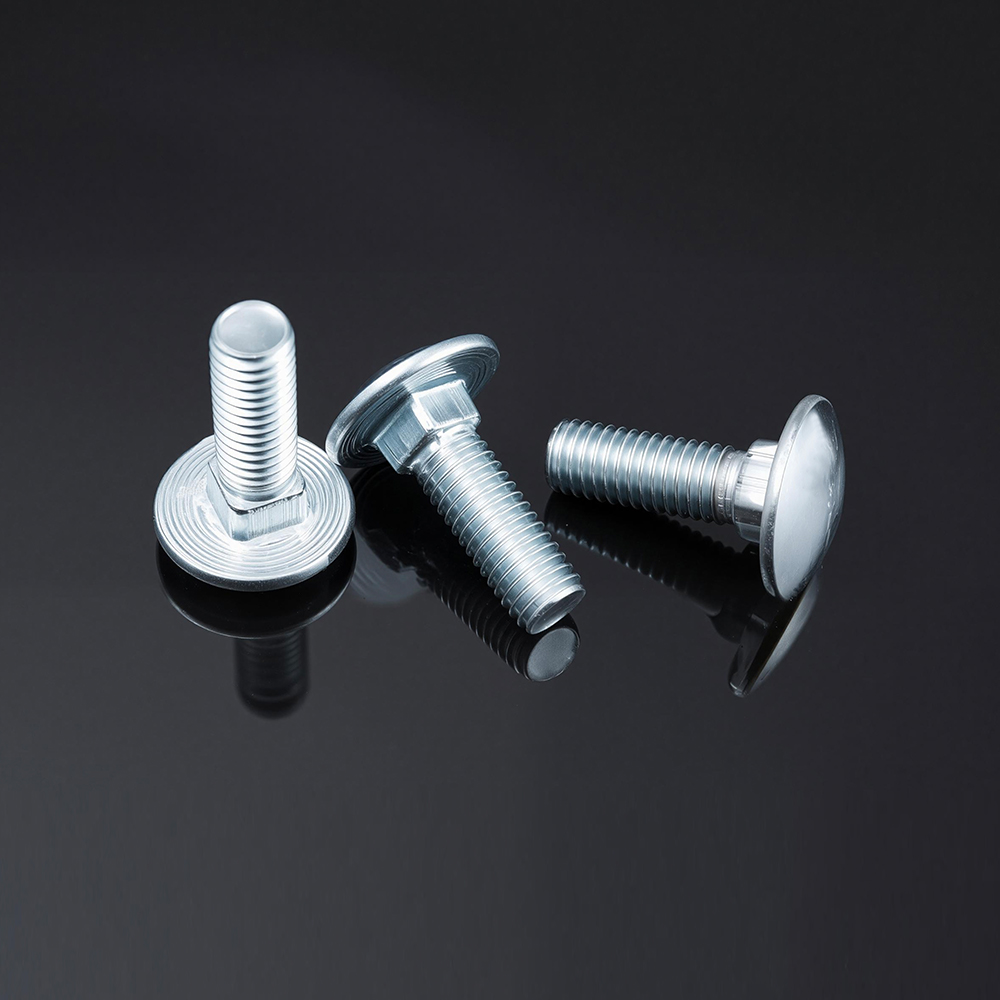

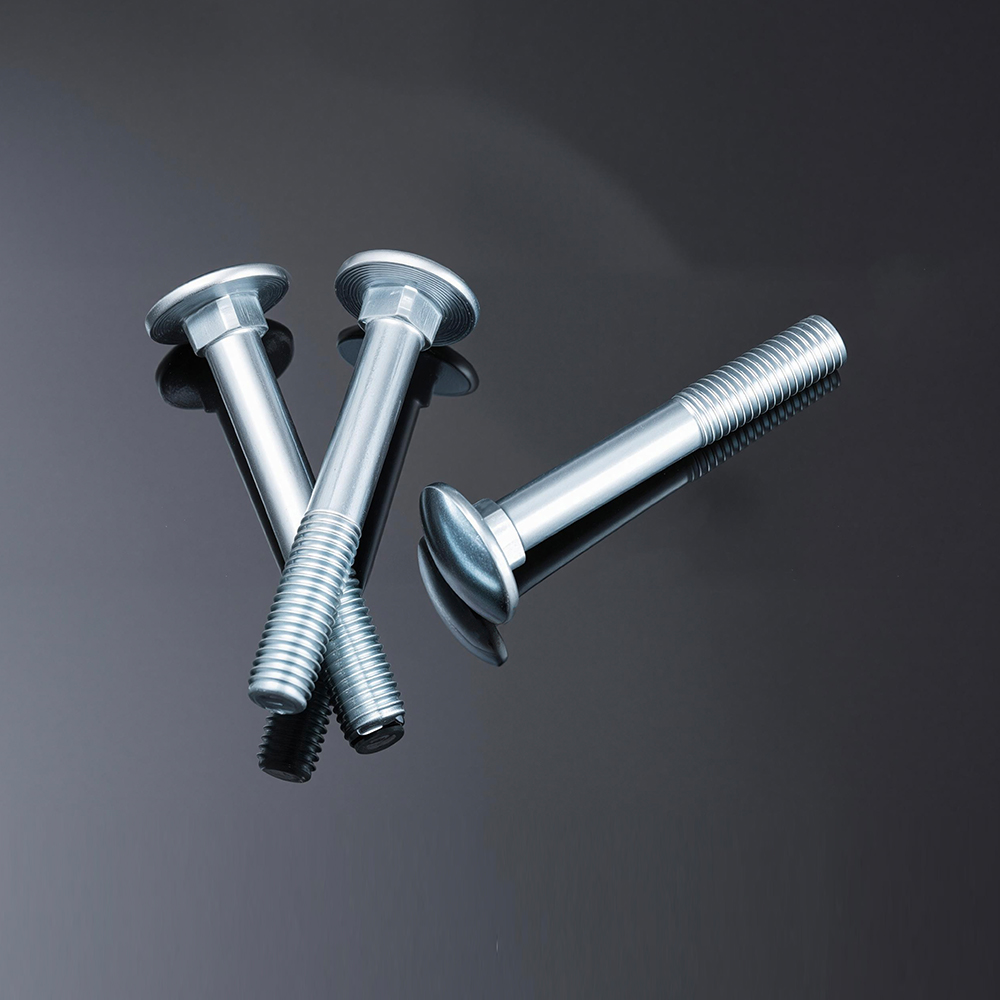

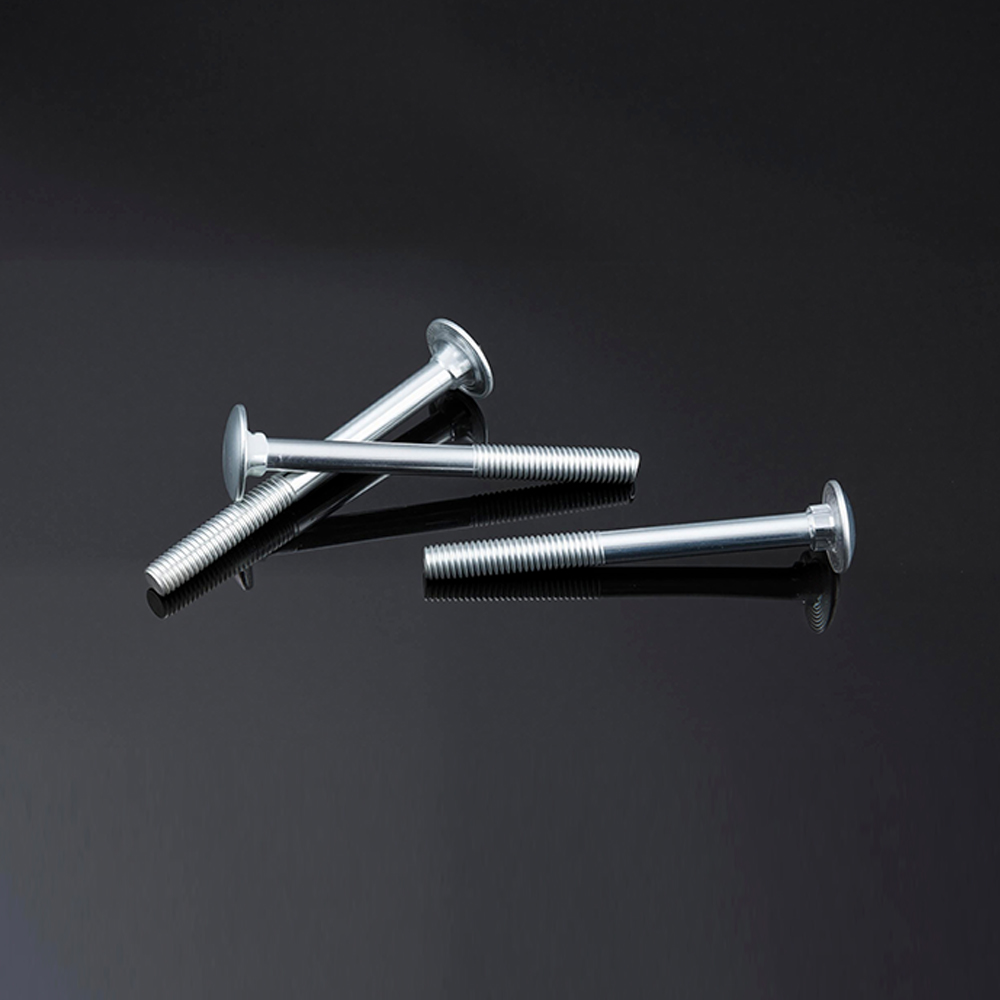

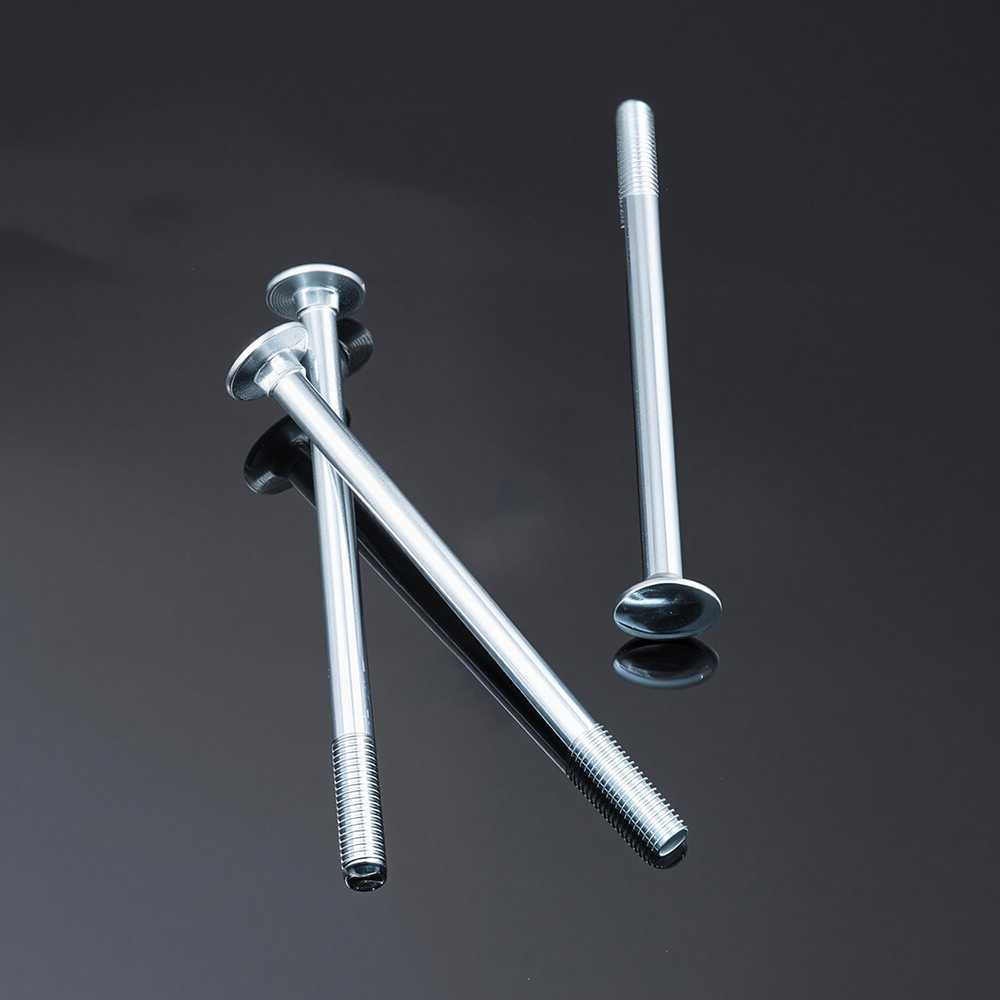

대형 플랫 헤드 라운드 넥 캐리지 볼트는 전통적인 사각 넥과 결합된 매우 넓은 플랫 돔 헤드를 특징으로 하며 광범위한 표준 응용 분야에 탁월한 하중 분산과 깨끗하고 마감된 외관을 제공합니다.
주요 특징
대형 플랫 헤드는 클램핑 힘을 더 넓은 영역으로 분산시켜 재료 응력을 줄입니다.
매끄럽고 걸림이 없는 돔 헤드는 눈에 보이는 설치에 이상적입니다.
사각형 회전 방지 넥은 미리 뚫은 구멍에 안전하게 고정됩니다.
다양한 표준 길이와 나사산 피치로 제공됩니다.
실내, 실외 및 부식성 환경을 위한 다양한 재료 및 마감 옵션.
| SAE 등급 5.8(ISO 5.8과 동일) | |
| 볼트 직경 | M5–M20(맞춤형) |
| 스레드 유형 | UNC / UNF(사용자 정의 가능, 미터법 옵션을 위한 ISO 미터법 스레드) |
| 표준 | DIN 603 / SAE J429 / ASTM A307 (고객 요구 사항에 따라 전환 가능) |
| 강도 등급 | SAE 등급 5.8 |
| 열처리 | 담금질 및 템퍼링(Q&T) |
| 인장강도 | ≥500μMPa |
| 항복 강도 | ≥400μMPa |
| 경도 | HRC 22–27 |
| 머리 스타일 | 사각 목이 있는 버섯 머리, 십자 홈 |
| 스레드 정확도 / 공차 | 2A / 3A(인치); 6g(미터법) |
| 작동 온도 | -40°C ~ 250°C |
| 일치하는 구성 요소 | 육각 너트(DIN 934), 평와셔(DIN 125) |
| SAE 등급 8.8(ISO 8.8과 동일) | |
| 볼트 직경 | M5–M20(맞춤형) |
| 스레드 유형 | UNC / UNF(맞춤형) |
| 표준 | DIN 603 / SAE J429 / ASTM A325 |
| 강도 등급 | SAE 등급 8.8 |
| 소재 | 중탄소강(C45 / SAE 1045) |
| 열처리 | 담금질 및 템퍼링(Q&T) |
| 인장강도 | ≥800μMPa |
| 항복 강도 | ≥640μMPa |
| 경도 | HRC 24–33 |
| 머리 스타일 | 사각 목이 있는 버섯 머리, 십자 홈 |
| 스레드 정확도 / 공차 | 2A / 3A |
| 작동 온도 | -40°C ~ 300°C |
| 일치하는 구성 요소 | 육각 너트(DIN 934), 평와셔(DIN 125), Spring washers (DIN 127) |
| SAE 등급 10.9(ISO 10.9와 동일) | |
| 볼트 직경 | M5–M20(맞춤형) |
| 스레드 유형 | UNC / UNF(맞춤형) |
| 표준 | DIN 603 / SAE J429 / ASTM A490 |
| 강도 등급 | SAE 등급 10.9 |
| 소재 | 합금구조용강 (40Cr / SAE 4140) |
| 열처리 | 담금질 및 템퍼링(Q&T) |
| 인장강도 | ≥1000? MPa |
| 항복 강도 | ≥900μMPa |
| 경도 | HRC 32–39 |
| 머리 스타일 | 사각 목이 있는 버섯 머리, 십자 홈 |
| 스레드 정확도 / 공차 | 2A / 3A |
| 작동 온도 | -40°C ~ 350°C |
| 일치하는 구성 요소 | 고강도 육각 너트(DIN 934, 클래스 10), 평와셔(DIN 125) |
| SAE 등급 12.9(ISO 12.9와 동일) | |
| 볼트 직경 | M5–M20(맞춤형) |
| 스레드 유형 | UNC / UNF(맞춤형) |
| 표준 | DIN 603 / SAE J429 / ASTM A490 |
| 강도 등급 | SAE 등급 12.9 |
| 소재 | 합금 구조용강(35CrMo / SAE 4135) |
| 열처리 | 담금질 및 템퍼링(Q&T) |
| 인장강도 | ≥1200μMPa |
| 항복 강도 | ≥1080μMPa |
| 경도 | HRC 39–44 |
| 머리 스타일 | 사각 목이 있는 버섯 머리, 십자 홈 |
| 스레드 정확도 / 공차 | 2A / 3A |
| 작동 온도 | -40°C ~ 380°C |
| 일치하는 구성 요소 | 고강도 육각 너트(DIN 934, 클래스 12), 평와셔(DIN 125) |
응용
일반 목공, 데크, 난간 시스템, 놀이터 장비, 공공 가구 및 하이브리드 목재-금속 구조 조립품.
