플랜지 헤드 너트와 와셔가 있는 표준 육각 너트: 베어링 응력 분포 및 매립 저항의 차이 정량화

예압이 높을 때 다음 중 하나를 선택합니다. 플랜지 헤드 너트 평와셔가 있는 표준 육각 너트는 접합 성능에 큰 영향을 미칩니다. 두 가지 구성 모두 베어링 면적을 늘리고 표면 응력을 줄이는 것을 목표로 하고 있지만 실험 데이터에 따르면 압력을 분산하고 접합 재료에 매립되는 것을 방지하는 방식에 상당한 차이가 있습니다.

1. 접촉 스트레스 비교: 정량화된 데이터

다음 표는 동일한 예압 조건(보증 하중의 75%)에서 측정된 플랜지 헤드 너트, 일반 육각 너트 및 와셔가 있는 육각 너트에 대한 접촉 응력 데이터를 나타냅니다.

데이터 소스: 볼트 체결부 설계 연구에서 얻은 접촉 응력 측정.

등급 10.9 M16 패스너의 경우 플랜지 헤드 너트는 일반 육각 너트의 94.3ksi에 비해 약 39.9ksi의 접촉 응력을 생성하여 57.7% 감소합니다. 와셔가 있는 육각 너트는 33.4 ksi를 달성하며 이는 일반 육각 너트보다 64.6% 감소합니다. 고강도 등급 12.9 M22 패스너의 경우 일반 육각 너트는 131ksi를 생성하는 반면, 와셔 구성은 이를 61.2% 감소한 50.8ksi로 줄입니다.

2. 베어링 응력 분포: 압력 프로파일 차이

플랫 와셔의 최대 응력 감소는 상당하지만 접촉 면적만을 기준으로 예측할 수 있는 수준에는 도달하지 않습니다. 80%의 내하중에서 1/2"-13 패스너에 대한 테스트를 통해 경화 플랫 와셔가 최대 압력을 약 50% 감소시키는 반면 플랜지 헤드 패스너는 개별 패스너 형상에 더 의존적인 하중 분포를 제공하는 것으로 나타났습니다.

압력 표시 필름을 사용한 접촉 면적 측정을 통해 플랜지 헤드 아래의 접촉 면적은 기본적으로 전체 면에서 플랜지 OD의 좁은 밴드 또는 여유 구멍 근처의 링까지 다양할 수 있음이 밝혀졌습니다. 이러한 변화는 플랜지의 테이퍼와 너트 본체의 강성으로 인해 발생합니다. 와셔가 있는 육각 너트의 경우 표준 평와셔는 외경으로 예상되는 완전한 응력 감소를 달성하지 못합니다. 와셔가 OD에 하중을 균일하게 분배할 만큼 충분히 두껍지 않기 때문입니다. 와셔가 두꺼울수록 하중을 분산시키고 와셔와 조인트 부재 모두의 응력을 줄이는 데 더 효과적입니다.

3. 매립저항 : 예압손실 방지

매립은 너트 베어링 표면 아래 조인트 재료의 국부적인 항복 또는 압축입니다. 이는 조임 후 초기 예압 손실의 주요 원인입니다. 플랜지 헤드 너트와 와셔가 있는 육각 너트는 모두 베어링 표면의 접촉 응력을 낮춰 매립을 줄입니다.

• 플랜지 헤드 너트: 통합 플랜지는 더 넓은 영역에 압력을 분산시키는 더 큰 베어링 영역을 제공합니다. 이렇게 하면 너트가 알루미늄, 얇은 강판 또는 코팅된 표면과 같은 부드러운 재료에 끼일 위험이 줄어듭니다. 플랜지는 또한 표면 손상을 방지하고 너트가 접합 재료를 잡아당길 위험을 줄여줍니다.
• 경화 와셔가 있는 육각 너트: 적절하게 지정된 경화 와셔는 매립을 방지하고 하중을 보다 균일하게 분산시켜 와셔가 없는 경우에 비해 개스킷 또는 조인트 하중을 30-50% 증가시킬 수 있습니다. 이는 불규칙한 표면 상태를 보상하고 베어링 표면의 마찰을 줄입니다.

4. 추가 성능 고려사항

• 토크-장력 관계: 접촉 영역의 반경은 주어진 예압을 생성하는 데 필요한 토크에 영향을 미칩니다. 플랜지 외경에서 접촉이 발생하면 저항 모멘트가 더 커지고, 동일한 입력 토크에 대해 볼트 장력이 더 적게 발생합니다. 테스트 결과 내경과 외경 접촉 사이의 차이로 인장력이 10~15% 감소할 수 있는 것으로 나타났습니다.

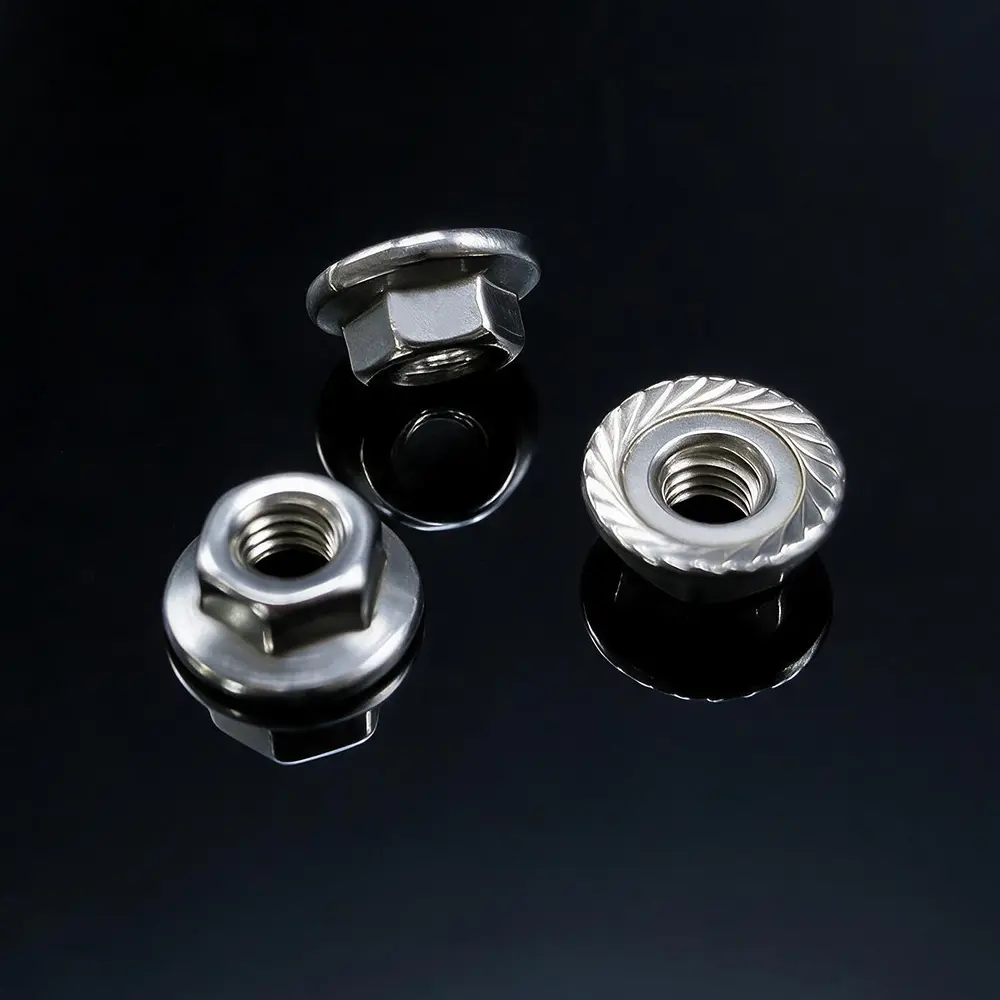

• 진동 방지 성능: 톱니 모양의 플랜지 너트(종종 휘즈 너트라고도 함)는 결합 표면에 물려 있는 베어링 면에 톱니를 통합하여 진동 시 풀림을 방지하는 기계적 잠금 기능을 제공합니다. 매끄러운 플랜지 너트는 이러한 잠금 효과를 제공하지 않습니다.
• 표면 손상: 톱니 모양의 플랜지 너트는 도장, 양극 산화 처리 또는 부드러운 표면을 손상시킬 수 있습니다. 마감 처리 또는 외관 적용의 경우 매끄러운 플랜지 너트 또는 와셔가 있는 표준 육각 너트가 선호됩니다.

5. 제조 및 품질 관점

플랜지 헤드 너트의 하중 분산 이점을 얻으려면 일관된 플랜지 형상과 제어된 제조 공차가 필수적입니다. 절강기회연합수출입유한회사 (Chance & Union)은 SEA Monies Metal Co., Ltd. 산하의 가족 소유 기업으로 금속 제조 분야에서 20년간의 가족 경험과 품질 유산을 이어받았습니다. Shengzhao Metal의 강력한 생산 능력과 공급망 이점을 바탕으로 고품질 금속 제품의 R&D, 생산 및 글로벌 판매를 전문으로 합니다. 가족의 정확성 추구, 엄격한 작업 태도 및 장기적인 헌신을 고수하여 우리는 전 세계 고객에게 안정적이고 신뢰할 수 있는 제품과 서비스를 제공합니다.

공장의 강력한 R&D 및 생산 능력을 활용하여 고강도 리벳, 볼트, 너트, 와셔, 핀, 나사 및 다양한 비표준 맞춤형 부품을 전문으로 취급합니다. 당사의 제품 범위는 냉간 압조, 열간 단조, CNC 가공 등의 공정을 활용하여 스테인리스강, 합금강, 알루미늄 합금, 구리 및 특수 합금을 포함한 재료를 다루고 있습니다. 당사의 제품은 25개국 이상으로 수출되어 200개 이상의 고객에게 서비스를 제공하고 있습니다.

Chance & Union은 "Manufactured in China"와 국제 시장을 원활하게 연결하여 전문적인 기술과 뛰어난 품질을 통해 R&D부터 대량 생산까지 글로벌 고객에게 원스톱 체결 솔루션을 제공하기 위해 최선을 다하고 있습니다.

6. 자주 묻는 질문(FAQ)

• Q1: 플랜지 헤드 너트가 경화 와셔의 필요성을 완전히 대체합니까?
  A: 대부분의 응용 분야에서 그렇습니다. 플랜지가 더 큰 베어링 면적을 제공하고 하중을 효과적으로 분산시키기 때문입니다. 그러나 매우 부드러운 재료, 홈이 있는 구멍 또는 접합 표면이 불규칙한 경우에는 매립을 방지하고 균일한 하중 분산을 보장하기 위해 여전히 경화된 와셔가 필요할 수 있습니다. 절강기회연합수출입유한회사 (Chance & Union)은 귀하의 특정 조인트 디자인과 재질을 기반으로 적절한 구성을 권장해 드릴 수 있습니다.
• Q2: 접촉 응력 데이터에 일부 크기에 대해 플랜지 헤드 너트보다 성능이 더 좋은 와셔가 있는 육각 너트가 표시되는 이유는 무엇입니까?
  A: 데이터는 베어링 표면의 접촉 응력을 반영합니다. 적절한 크기의 경화 와셔는 때때로 너트의 플랜지보다 하중을 더 효과적으로 분산시킬 수 있으며, 특히 플랜지 형상이 전면 접촉을 생성하지 않는 경우 더욱 그렇습니다. 표준 평와셔를 볼트와 함께 사용할 경우 특정 테스트에서 플랜지보다 응력을 더 균일하게 분산시키는 것으로 관찰되었습니다. 절강기회연합수출입유한회사 (Chance & Union)은 귀하의 애플리케이션에 대한 구체적인 권장 사항과 제품 데이터를 제공할 수 있습니다.
• Q3: 톱니 모양의 플랜지 너트와 매끄러운 플랜지 너트의 주요 성능 차이는 무엇입니까?
  A: 톱니 모양의 플랜지 너트는 결합 표면에 물려 기계적 잠금 작용을 제공하여 진동으로 인해 풀리는 것을 방지합니다. 매끄러운 플랜지 너트는 표면에 자국을 남기지 않고 하중을 분산시키며 표면 마감을 보존해야 하는 곳에 사용됩니다. 절강기회연합수출입유한회사 (Chance & Union)은 두 가지 유형을 모두 제공하며 귀하의 조립 조건에 가장 적합한 선택을 조언해 드릴 수 있습니다.

DIN 6923 플랜지 너트 대 DIN 934 와셔가 있는 육각 너트: 플랜지 직경과 런아웃 공차가 접촉 응력 및 매립 저항을 통해 예압 유지에 어떻게 영향을 줍니까?

사이의 선택 DIN 6923 플랜지 너트 별도의 와셔가 있는 DIN 934 육각 너트는 볼트 체결 설계에서 중요한 결정입니다. 두 구성 모두 베어링 응력을 분산하고 매립에 저항하는 것을 목표로 하지만 기하학적 및 공차 차이로 인해 접촉 응력 분포 및 결과적으로 예압 유지에 정량적 차이가 발생합니다. 이 기사에서는 DIN 6923 너트의 플랜지 외경(dw)과 런아웃 공차가 어떻게 뚜렷한 기계적 동작으로 변환되는지 살펴봅니다.

1. 치수 비교: DIN 6923 플랜지 너트와 와셔가 있는 DIN 934 육각 너트

DIN 6923 너트의 통합 플랜지는 정의되고 일관된 베어링 표면 형상을 제공합니다. 이와 대조적으로 DIN 934 너트는 별도의 와셔를 사용하므로 추가 공차와 조립 가변성이 발생합니다. 다음 표에서는 M10 및 M16 크기의 주요 베어링 표면 치수를 비교합니다.

데이터 소스: Westfield Fasteners의 DIN 6923 치수.

2. 접촉 스트레스 분포: 연구 결과

실험 및 FEM 연구를 통해 플랜지 너트 아래 베어링 압력 분포의 중요한 특성이 밝혀졌습니다.

• 비균일 방사형 분포: 3차원 광탄성 실험에 따르면 육각형 플랜지 너트 베어링 표면의 압력 분포가 균일하지 않은 것으로 나타났습니다. 압력은 플랜지 내부 부분에 집중되는 반면 외부 부분의 압력은 거의 0으로 감소합니다. 이는 유효 하중 지지 영역이 전체 플랜지 영역이 제시하는 것보다 작다는 것을 의미합니다.
• 비대칭 분포: 동일한 연구에서는 볼트 체결부의 응력 분포와 플랜지 너트 베어링 표면의 압력 분포가 나사산 부품의 비대칭 형상에 따라 축 방향으로 비대칭임을 보여줍니다. 이러한 비대칭성은 풀림 메커니즘에 기여합니다.
• 플랜지 형상 효과: 탄소성 FEM 분석을 통해 플랜지 두께와 플랜지 경사각이 접촉 응력 분포와 베어링 표면의 영구 변형(매립)에 실질적으로 영향을 미친다는 사실이 확인되었습니다. 잘 설계된 플랜지 형상은 내부 가장자리의 응력 집중을 완화할 수 있습니다.

와셔가 있는 표준 육각 너트의 경우 접촉 압력도 불균일하지만 별도의 와셔가 있으면 추가 변수가 발생합니다. 즉, 와셔가 완벽하게 중앙에 위치하지 않을 수 있으며 하중에 따른 변형이 압력 프로파일에 영향을 미칠 수 있습니다.

3. 매립 및 예압 유지

너트 또는 와셔 아래 베어링 표면의 국부적인 소성 변형인 내장은 조임 후 예압 손실의 주요 원인입니다.

• DIN 6923 플랜지 너트: 플랜지 너트의 베어링 면적이 넓을수록 주어진 예압에 대한 접촉 응력이 줄어들어 매립 깊이가 줄어듭니다. 그러나 압력은 플랜지 내부 가장자리 근처에 집중되기 때문에 응력 감소는 단순한 면적비 계산에서 제안하는 것보다 적습니다. 톱니 모양의 플랜지(치아 포함)를 사용하면 결합 표면에 물려 잠금 기능이 향상될 수 있지만 이로 인해 표면 손상이 증가하고 연결의 재사용성이 감소할 수도 있습니다.
• DIN 934 육각 너트(와셔 포함): 적절하게 지정된 경화 와셔는 매립을 방지하고 하중을 보다 균일하게 분산시켜 와셔가 없는 경우에 비해 접합부 하중을 30-50% 증가시킬 수 있습니다. 그러나 그 효과는 와셔의 경도, 두께, 정렬 상태에 따라 달라집니다. 너무 얇은 와셔는 하중을 OD로 분산시키지 않아 일부 이점이 무효화됩니다.

4. 제조 및 품질 관점

플랜지 헤드 너트의 하중 분산 이점을 얻으려면 일관된 플랜지 형상과 제어된 제조 공차가 필수적입니다. 절강기회연합수출입유한회사 (Chance & Union)은 SEA Monies Metal Co., Ltd. 산하의 가족 소유 기업으로 금속 제조 분야에서 20년간의 가족 경험과 품질 유산을 이어받았습니다. Shengzhao Metal의 강력한 생산 능력과 공급망 이점을 바탕으로 고품질 금속 제품의 R&D, 생산 및 글로벌 판매를 전문으로 합니다. 가족의 정확성 추구, 엄격한 작업 태도 및 장기적인 헌신을 고수하여 우리는 전 세계 고객에게 안정적이고 신뢰할 수 있는 제품과 서비스를 제공합니다.

공장의 강력한 R&D 및 생산 능력을 활용하여 고강도 리벳, 볼트, 너트, 와셔, 핀, 나사 및 다양한 비표준 맞춤형 부품을 전문으로 취급합니다. 당사의 제품 범위는 냉간 압조, 열간 단조, CNC 가공 등의 공정을 활용하여 스테인리스강, 합금강, 알루미늄 합금, 구리 및 특수 합금을 포함한 재료를 다루고 있습니다. 당사의 제품은 25개국 이상으로 수출되어 200개 이상의 고객에게 서비스를 제공하고 있습니다.

Chance & Union은 "Manufactured in China"와 국제 시장을 원활하게 연결하여 전문적인 기술과 뛰어난 품질을 통해 R&D부터 대량 생산까지 글로벌 고객에게 원스톱 체결 솔루션을 제공하기 위해 최선을 다하고 있습니다.

5. 자주 묻는 질문(FAQ)

• Q1: DIN 6923 플랜지 너트가 경화 와셔의 필요성을 완전히 대체합니까?
  A: 예, 대부분의 응용 프로그램에서 가능합니다. 일체형 플랜지는 더 넓은 베어링 표면을 제공하고 하중을 효과적으로 분산시킵니다. 그러나 매우 부드러운 재료, 홈이 있는 구멍 또는 접합 표면이 불규칙한 경우에는 매립을 방지하고 균일한 하중 분산을 보장하기 위해 여전히 경화된 와셔가 필요할 수 있습니다. 절강기회연합수출입유한회사 (Chance & Union)은 귀하의 특정 조인트 디자인과 재질을 기반으로 적절한 구성을 권장해 드릴 수 있습니다.
• Q2: 플랜지 너트 아래의 접촉 응력이 전체 플랜지에 걸쳐 균일하게 분포되지 않는 이유는 무엇입니까?
  A: 광탄성 실험에 따르면 플랜지 내부 부분에 압력이 집중되는 반면 외부 부분의 압력은 거의 0으로 감소합니다. 이는 너트 본체의 강성과 플랜지의 기하학적 구조 때문입니다. 절강기회연합수출입유한회사 (Chance & Union)은 정확한 플랜지 형상을 보장하여 하중 분산을 최적화합니다.
• Q3: 플랜지 경사각이 예압 유지에 미치는 영향은 무엇입니까?
  A: 탄소성 FEM 분석에 따르면 플랜지 경사각은 접촉 응력 분포와 베어링 표면의 영구 변형에 실질적으로 영향을 미치는 것으로 나타났습니다. 최적화된 플랜지 경사각은 하중을 보다 균일하게 분산시켜 응력 집중과 예압 손실을 유발하는 관련 매립을 줄이는 데 도움이 됩니다. 절강기회연합수출입유한회사 (Chance & Union)은 특정 용도에 맞는 최적의 플랜지 형상에 대한 지침을 제공할 수 있습니다.
