A325 대 A490 무거운 육각 구조용 볼트: 인장 강도 대 노치 감도 – 이 절충안이 베어링 유형과 미끄럼 위험 연결에 어떤 영향을 미칩니까?
ASTM A325(현재 F3125 하에서 A325 등급)와 ASTM A490(F3125 하에서 A490 등급) 중에서 선택 무거운 육각 구조용 볼트 철골 구조 설계에서 가장 중요한 결정 중 하나입니다. A490은 훨씬 더 높은 인장 강도를 제공하지만 이 강도는 노치 감도가 증가하고 취성 파괴 위험이 더 높습니다. 이러한 근본적인 균형은 베어링 유형과 미끄러짐에 민감한 연결에 대한 각 볼트 등급의 적합성을 직접적으로 결정합니다. 이 기사에서는 포괄적인 비교와 실용적인 의사결정 프레임워크를 제공합니다.
1. 핵심 특성 비교: A325 vs. A490
다음 표에는 ASTM F3125 사양에서 파생된 두 가지 구조용 볼트 등급 간의 주요 기계적 및 적용 차이점이 나와 있습니다.
| 속성 매개변수 | ASTM A325(F3125 등급 A325) | ASTM A490(F3125 등급 A490) |
|---|---|---|
| 최소 인장 강도 | 120ksi(≒ 827MPa) | 150ksi(≒ 1,034MPa) |
| 최대 인장 강도 | 지정되지 않음(최소 120ksi) | 173 ksi (취성을 제한하기 위해) |
| 코어 경도(HRC) | 특별히 제한되지 않음(일반적으로 C24~C35) | C33–C38(더 엄격한 통제) |
| 노치 감도 | 보통 - 취성파괴에 덜 민감함 | 높음 - 응력 부식 및 수소 균열에 더 민감함 |
| 용융 아연 도금 | 허용됨(일반적으로 사용됨) | 금지(수소 취화 및 어닐링 위험) |
| 회전능력 테스트 | 아연 도금 조립품에 필요 | 모든 어셈블리에 필요함(상한 장력 제한 있음) |
| 비파괴 테스트 | 일반적으로 필요하지 않음 | 자분탐상검사 필요 |
2. 연결 유형 및 볼트 적용 가능성
베어링 유형과 미끄러짐에 민감한 연결 사이의 선택은 미끄러짐 허용 오차, 피로 저항 및 변형 제어에 대한 구조적 요구 사항에 따라 달라집니다.
- 베어링 유형 연결: 이 설계에서 볼트는 "완전히 조여진" 상태(또는 완전히 사전 장력)로 조여지고 전단력은 주로 볼트 샤프트의 전단 강도와 구멍 벽에 연결된 플레이트의 지지력을 통해 전달됩니다. 볼트 샤프트가 구멍 벽에 닿기 전에 약간의 미끄러짐이 예상됩니다. 이 설계는 설치 비용을 낮추지만 변형이 더 커지므로 하중 반전이나 피로를 받는 접합부에는 권장되지 않습니다.
- 미끄러짐에 민감한 연결: 이 설계에서는 볼트가 높은 수준(최소 인장 강도의 70%)으로 완전히 프리텐션되어 접합 표면 사이에 마찰을 생성하는 높은 조임력을 생성합니다. 전단력은 이 마찰을 통해 전달되며 사용 하중에서는 미끄러짐이 허용되지 않습니다. 이 설계는 더 높은 강성과 더 나은 피로 저항을 제공하며 대형 또는 슬롯형 구멍이 있는 조인트 또는 미끄러짐이 구조적 성능에 해로울 수 있는 조인트에 필요합니다.
아래 표에는 이러한 연결 유형에 대한 각 볼트 등급의 적용 가능성이 요약되어 있습니다.
| 연결 유형 | ASTM A325 적합성 | ASTM A490 적합성 | 주요 고려사항 |
|---|---|---|---|
| 베어링형(Snug-Tight) | 예 – 널리 사용됨 | 예 – 하지만 비용과 취성 위험으로 인해 거의 사용되지 않습니다. | A325는 비용 효율적인 베어링 연결에 선호됩니다. |
| 베어링형(프리텐셔닝) | 예 – 공통 | 예 - 세심한 품질 관리를 통해 | A490에는 회전 용량 및 MPI 테스트가 필요합니다. |
| 미끄럼 필수(마찰형) | 예 – 대부분의 애플리케이션에 대한 표준 | 예 - 매우 높은 부하 요구 사항에 적합 | A490의 더 높은 예압은 더 큰 미끄럼 저항을 제공합니다. |
3. 강도와 노치 감도의 균형: 연결 적합성에 미치는 영향
인장 강도와 노치 감도 사이의 핵심 균형은 연결 설계에 직접적인 영향을 미칩니다.
- 베어링 유형 연결의 경우: 이러한 연결은 미끄러짐을 허용하고 볼트의 전단 용량과 지지 강도에 의존합니다. 볼트는 미끄럼 임계 조인트와 동일한 수준의 반복 응력 집중을 받지 않기 때문에 A490의 더 높은 인장 강도는 전단 및 베어링 하중에 저항하는 데 도움이 될 수 있습니다. 그러나 A490의 노치 감도가 높다는 것은 나사산 손상, 표면 결함 또는 정렬 불량으로 인해 취성 파손이 더 쉽게 발생할 수 있음을 의미합니다. 따라서 A490은 베어링 연결에 사용할 수 있지만 A490의 취성 파손 위험이 높기 때문에 가능한 한 A325를 사용하는 것이 좋습니다.
- 미끄러지기 쉬운 연결의 경우: 이러한 연결에서는 마찰을 생성하기 위해 높은 조임력이 필요하며, 이는 볼트 예압에 정비례합니다. 인장 강도가 더 높은 A490 볼트는 더 높은 예압으로 장력을 가할 수 있어 동일한 볼트 직경에 대해 더 큰 미끄러짐 저항을 제공합니다. 그러나 A490의 높은 경도와 결합된 높은 예압으로 인해 볼트는 응력 부식 균열 및 수소 취성에 더 취약해집니다. 이것이 바로 미끄러짐이 중요한 연결에 A490을 사용하려면 표면 결함을 감지하기 위한 회전 용량 테스트 및 자분 입자 검사(MPI)를 포함한 엄격한 품질 관리가 필요한 이유입니다. 또한 A490 볼트는 용융 아연 도금 처리가 불가능하므로 아연 도금 A325 볼트를 선호하는 부식성 환경에서의 사용이 제한됩니다.
4. 실질적인 의사결정 프레임워크
절충 분석을 기반으로 다음과 같은 선택 지침이 권장됩니다.
- A325를 선호하는 경우: (1) 연결은 적당한 하중 요구 사항을 갖춘 표준 베어링 유형 또는 미끄러짐 임계 조인트입니다. (2) 부식 방지를 위해 용융 아연 도금이 필요합니다. (3) 조인트는 노치 민감도가 주요 관심사인 동적 또는 피로 하중을 받기 쉽습니다. (4) 비용과 가용성이 핵심 요소입니다.
- 다음과 같은 경우 A490을 고려하십시오. (1) 연결에는 A325가 제공할 수 있는 것보다 훨씬 더 높은 전단 저항 또는 미끄럼 저항이 필요합니다. (2) 조인트는 극도로 높은 정하중을 받으며 부식 환경에 있지 않습니다. (3) 계약자는 필요한 품질 관리(MPI, 회전 용량 테스트)를 제공할 수 있습니다. (4) 취성파괴 위험에 대한 설계가 철저하게 평가되었습니다.
5. 제조 및 품질 관점
구조용 볼트의 일관된 기계적 특성을 얻으려면 재료 화학, 열처리 및 테스트를 정밀하게 제어해야 합니다. 절강기회연합수출입유한회사 (Chance & Union)은 SEA Monies Metal Co., Ltd. 산하의 가족 소유 기업으로 금속 제조 분야에서 20년간의 가족 경험과 품질 유산을 이어받았습니다. Shengzhao Metal의 강력한 생산 능력과 공급망 이점을 바탕으로 고품질 금속 제품의 R&D, 생산 및 글로벌 판매를 전문으로 합니다. 가족의 정확성 추구, 엄격한 작업 태도 및 장기적인 헌신을 고수하여 우리는 전 세계 고객에게 안정적이고 신뢰할 수 있는 제품과 서비스를 제공합니다.
공장의 강력한 R&D 및 생산 능력을 활용하여 고강도 리벳, 볼트, 너트, 와셔, 핀, 나사 및 다양한 비표준 맞춤형 부품을 전문으로 취급합니다. 당사의 제품 범위는 냉간 압조, 열간 단조, CNC 가공 등의 공정을 활용하여 스테인리스강, 합금강, 알루미늄 합금, 구리 및 특수 합금을 포함한 재료를 다루고 있습니다. 당사의 제품은 25개국 이상으로 수출되어 200개 이상의 고객에게 서비스를 제공하고 있습니다.
Chance & Union은 "Manufactured in China"와 국제 시장을 원활하게 연결하여 전문적인 기술과 뛰어난 품질을 통해 R&D부터 대량 생산까지 글로벌 고객에게 원스톱 체결 솔루션을 제공하기 위해 최선을 다하고 있습니다. 구조용 볼트 체결 응용 분야의 경우 당사는 A325 및 A490 등급 패스너에 전체 재료 테스트 인증서를 제공하고 A490의 경우 필수 자분 입자 검사 보고서를 제공합니다.
6. 자주 묻는 질문(FAQ)
- Q1: A325 및 A490 볼트를 구조적 연결에서 서로 바꿔서 사용할 수 있습니까?
A: 아니요. 인장강도, 경도, 취성파괴에 대한 민감도가 다릅니다. 연결을 재설계하지 않고 서로 교체하면 강도가 부족하거나 예상치 못한 오류가 발생할 수 있습니다. A490 볼트는 예압 요구 사항이 더 높고 품질 관리 절차가 더 엄격합니다. 절강기회연합수출입유한회사 (Chance & Union)은 볼트 등급을 대체하기 전에 프로젝트의 구조 엔지니어와 상담할 것을 권장합니다. - Q2: A490 볼트가 용융 아연 도금 처리되지 않은 이유는 무엇입니까?
A: A490 볼트는 두 가지 이유로 용융 아연 도금할 수 없습니다. (1) 용융 아연 수조 온도가 볼트의 템퍼링 온도를 초과하여 잠재적으로 볼트를 어닐링하고 강도를 감소시킵니다. (2) 아연 도금 전에 사용되는 산세 공정은 강철에 원자 수소를 도입하여 수소 취성을 유발할 수 있습니다. 이는 특히 고강도 볼트에서 위험한 지연된 파손 메커니즘입니다. 절강기회연합수출입유한회사 (Chance & Union)은 부식 방지 대안으로 A325 아연 도금 구조용 볼트를 제공합니다. - Q3: 구조용 볼트의 X 및 N 지정은 무엇이며 연결 유형과 어떤 관련이 있습니까?
A: X 지정은 스레드가 전단 평면에서 제외되어(볼트 생크가 전단 평면에 있음) 더 높은 전단 용량을 제공한다는 것을 나타냅니다. N 지정은 스레드가 전단 평면에 포함될 수 있음을 나타냅니다. 이러한 구별은 하중이 전체 생크 직경을 통과하는지 아니면 스레드의 감소된 루트 직경을 통과하는지에 따라 전단 강도가 달라지는 베어링 유형 연결에 매우 중요합니다. 절강기회연합수출입유한회사 (Chance & Union)은 X 또는 N 요구 사항을 충족하기 위해 지정된 스레드 길이의 구조용 볼트를 공급할 수 있습니다.

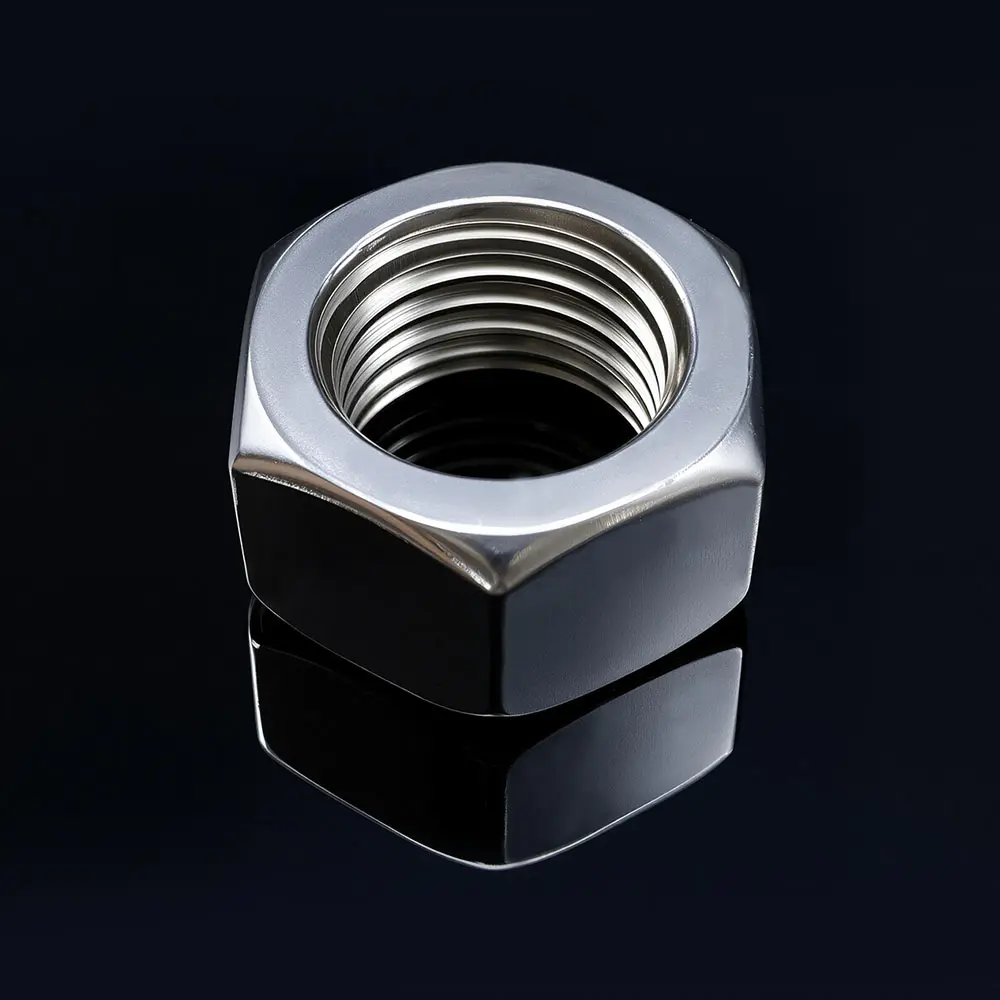

A2-70 및 A4-80 스테인리스강 육각 너트 갤러리링: 높은 연성 또는 고속 설치 과열?
스레드 갤러리링 현상(갈링 또는 냉간 용접이라고도 함)은 오스테나이트계 스테인리스강 패스너, 특히 A2-70(304) 및 A4-80(316) 육각 너트를 설치할 때 지속적이고 비용이 많이 드는 문제입니다. 갤러리링은 나사산이 고착되는 것이 특징입니다. 재료가 찢어지고 서로 용접되어 종종 너트나 볼트를 사용할 수 없게 됩니다. 가장 자주 인용되는 두 가지 원인 메커니즘은 오스테나이트계 스테인리스 강의 고유한 높은 연성과 고속 설치 도구(예: 임팩트 렌치)로 인한 국부적인 과열입니다. 이 기사에서는 각 메커니즘의 물리학을 분석하고 비교 데이터를 제공하며 실용적인 완화 전략을 제공합니다.
1. 메커니즘 비교: 높은 연성과 국부적인 과열
다음 표에서는 스레드 갤러리링에 기여하는 두 가지 기본 메커니즘을 비교합니다. 스테인레스 스틸 육각 너트 .
| 매개변수 | 고연성(오스테나이트 구조) | 국부적인 과열(고속 설치) |
|---|---|---|
| 물리적 메커니즘 | 오스테나이트계 스테인리스강은 가공 경화율이 높으며 탄소강에 형성되는 보호 산화물 층이 부족합니다. 슬라이딩 접촉 시 보호 산화막이 찢어져 노출된 금속 표면이 압력을 받아 서로 접촉하고 용접될 수 있습니다. | 고속 전동 공구(임팩트 렌치 또는 고속 RPM 드라이버)는 나사산 인터페이스에서 마찰열을 생성합니다. 열은 표면층을 부드럽게 만들어 마찰 계수를 높이고 접착 마모를 촉진하여 갤러리링 과정을 가속화합니다. |
| 주요 증거 | 골링은 수동 구동 및 동력 구동 설치 모두에서 발생하지만 전동 공구를 사용할 때 빈도와 심각도가 훨씬 더 높습니다. 가공 경화된 오스테나이트계 스테인리스 강의 표면층은 전단 강도가 높고 보호 윤활 필름이 없기 때문에 마모되기 쉽습니다. | 연구에 따르면 설치 속도가 증가하면 표면 온도도 증가하는 것으로 나타났습니다. 임팩트 렌치를 사용하면 재료의 재결정 온도를 초과하는 온도가 발생하여 마모 가능성이 급격히 높아질 수 있습니다. 저속 도구나 수공구를 사용하면 골링 발생이 크게 줄어듭니다. |
| 영향을 미치는 요인 | 나사산 표면 조도, 나사산 각도, 너트 재질 및 윤활제 유무. 표면이 매끄러워지고 윤활제를 사용하면 냉간 용접 경향이 줄어듭니다. | 설치 속도, 토크 입력 및 충격 공구 사용. 예압이 높을수록 마찰력도 증가하여 과열 위험이 높아집니다. |
| 완화 전략 | 재질이나 마감이 다른(예: 니트로닉 또는 코팅된 스테인리스강) 너트를 선택하거나 나사산이 깨끗하고 윤활되었는지 확인하십시오. 고착 방지 화합물을 사용하면 매우 효과적입니다. | 저속 설치 도구(낮은 RPM의 수공구 또는 가변 속도 드릴)를 사용하십시오. 중요한 어셈블리에는 임팩트 렌치를 사용하지 마십시오. 조이는 과정 사이에 조인트를 식히십시오. |
2. 메커니즘 분석: 어떤 메커니즘이 지배적인가?
이용 가능한 증거에 대한 자세한 분석을 통해 두 메커니즘이 모두 기여 요인임을 알 수 있지만 상대적 중요성은 동일하지 않습니다.
- 높은 연성이 주요 근본 원인입니다. 오스테나이트계 스테인리스강(A2 및 A4 등급)은 탄소강이 윤활을 위해 사용하는 보호 표면 산화물 층이 부족하기 때문에 본질적으로 마모되기 쉽습니다. 나사산 표면이 하중을 받아 서로 압착되면 산화막이 부서지고 오스테나이트 구조의 높은 전단 강도로 인해 돌기의 미세한 용접이 발생합니다. 이는 기본적인 재료 특성으로, 손으로 조인 어셈블리에서도 마손이 발생하는 이유를 설명합니다.
- 고속 과열은 주요 가속기입니다. 재료의 연성이 근본 원인이지만, 고속 전동 공구를 사용하면 마손의 빈도와 심각도가 극적으로 증가합니다. 임팩트 렌치에서 발생하는 마찰열은 오스테나이트계 스테인리스 강의 재결정 온도(약 450~600°C)를 초과하여 표면층을 연화시키고 접착 마모를 촉진할 수 있습니다. 연구에 따르면 임팩트 렌치를 사용하는 설치는 손으로 조이는 조립보다 마모 발생률이 10~15배 더 높을 수 있습니다.
- 시너지 효과: 두 메커니즘은 독립적이지 않습니다. 재료의 연성이 높기 때문에 고속 공구에서 발생하는 마찰열에 취약합니다. 결과적으로 열은 재료의 강도를 감소시키고 마찰 계수를 증가시켜 마모를 가속화하는 긍정적인 피드백 루프를 생성합니다. 이러한 결합 효과로 인해 느린 설치보다 고속 설치에서 마모가 더 심각한 경우가 많습니다.
3. 설치 속도의 정량적 영향
다음 표는 설치 속도와 도구 유형에 따른 마손 발생률을 비교 분석한 것입니다.
| 설치 방법 | 일반 RPM | 괴로움 발생률(상대적) | 추천 |
|---|---|---|---|
| 수공구(토크 렌치) | ~5~10RPM | 1x(기준) | 예 - 중요한 어셈블리에 선호됩니다. |
| 가변속 드릴(저속) | ~200~400RPM | 3~5배 | 예 – 윤활 및 제어되는 경우 |
| 가변 속도 드릴(고속) | ~800~1500RPM | 8~12배 | 스테인레스 패스너에는 권장되지 않음 |
| 임팩트 렌치 | 가변(높은 피크 토크) | 15~20배 | A2/A4 너트에는 사용하지 않는 것이 좋습니다. |
4. 골링 완화를 위한 실제 지침
재료의 연성과 설치 속도의 결합된 효과를 고려하여 현장 설치 시 다음 지침을 권장합니다.
- 항상 윤활제를 사용하십시오: 너트를 설치하기 전에 고품질 고착 방지 화합물이나 윤활제(예: 구리 기반 또는 니켈 기반 그리스)를 볼트 스레드에 바르십시오. 윤활은 마찰을 줄이고 열 발생을 낮추며 나사산 표면 사이의 물리적 장벽 역할을 합니다.
- 느린 설치 속도 사용: 중요한 스테인리스강 조립품에는 임팩트 렌치를 사용하지 마십시오. 가장 낮은 유효 RPM으로 설정된 수공구 또는 가변 속도 드릴을 사용하십시오. 속도가 낮을수록 스레드 인터페이스에서 생성되는 열이 줄어듭니다.
- 스레드를 깨끗하게 유지하십시오: 먼지, 부스러기 또는 오래된 나사 고정제와 같은 오염 물질은 연마재 역할을 하여 산화물 층을 뚫고 마모를 일으킬 수 있습니다. 조립하기 전에 볼트와 너트 나사산을 철저히 청소하십시오.
- 냉각 시간 허용: 직경이 크거나 예압이 높은 어셈블리의 경우 열 축적을 방지하기 위해 조이는 과정 사이에 조인트를 식히십시오.
- 대체 재료를 고려하십시오: 마모가 지속적으로 문제가 되는 응용 분야의 경우 마모 경향이 감소된 스테인리스강 등급(예: 특수 코팅 처리된 Nitronic 60 또는 316)을 사용하는 것이 좋습니다.
5. 제조 및 품질 관점
나사산 형태의 일관성과 스테인리스 스틸 육각 너트의 표면 마감은 마모를 방지하는 데 중요한 요소입니다. 절강기회연합수출입유한회사 (Chance & Union)은 SEA Monies Metal Co., Ltd. 산하의 가족 소유 기업으로 금속 제조 분야에서 20년간의 가족 경험과 품질 유산을 이어받았습니다. Shengzhao Metal의 강력한 생산 능력과 공급망 이점을 바탕으로 고품질 금속 제품의 R&D, 생산 및 글로벌 판매를 전문으로 합니다. 가족의 정확성 추구, 엄격한 작업 태도 및 장기적인 헌신을 고수하여 우리는 전 세계 고객에게 안정적이고 신뢰할 수 있는 제품과 서비스를 제공합니다.
공장의 강력한 R&D 및 생산 능력을 활용하여 고강도 리벳, 볼트, 너트, 와셔, 핀, 나사 및 다양한 비표준 맞춤형 부품을 전문으로 취급합니다. 당사의 제품 범위는 냉간 압조, 열간 단조, CNC 가공 등의 공정을 활용하여 스테인리스강, 합금강, 알루미늄 합금, 구리 및 특수 합금을 포함한 재료를 다루고 있습니다. 당사의 제품은 25개국 이상으로 수출되어 200개 이상의 고객에게 서비스를 제공하고 있습니다.
Chance & Union은 "Manufactured in China"와 국제 시장을 원활하게 연결하여 전문적인 기술과 뛰어난 품질을 통해 R&D부터 대량 생산까지 글로벌 고객에게 원스톱 체결 솔루션을 제공하기 위해 최선을 다하고 있습니다. 스테인리스강 육각 너트의 경우 매끄러운 나사 마감을 제공하고 마모 경향을 줄이기 위해 추가 표면 처리(예: 부동태화 또는 코팅)를 제공할 수 있습니다. 또한 현장 마모를 방지하는 데 도움이 되도록 모든 배송에 설치 지침을 포함합니다.
6. 자주 묻는 질문(FAQ)
- Q1: A2-70 또는 A4-80 스테인리스강 너트에 임팩트 렌치를 사용할 수 있습니까?
A: 강력히 권장하지 않습니다. 임팩트 렌치의 고속 및 높은 토크 충격은 상당한 마찰열을 발생시켜 마손 위험을 극적으로 증가시킵니다. 중요한 조립품의 경우 수공구 또는 저속 가변 속도 드릴만 사용해야 합니다. 절강기회연합수출입유한회사 (Chance & Union)은 모든 스테인리스강 설치에 대해 속도가 제어된 토크 렌치를 사용할 것을 권장합니다. - Q2: 나사 표면 마감이 마모 경향에 영향을 줍니까?
답: 그렇습니다. 더 매끄러운 나사산 표면(예: 절단된 나사산보다 롤링된 나사산)은 마찰 계수가 낮고 마손을 시작하는 경향이 줄어듭니다. 롤링된 스레드는 또한 보다 일관된 표면 프로파일을 갖습니다. 절강기회연합수출입유한회사 (Chance & Union)은 냉간 압조 및 나사 압연 공정을 사용하여 표면 마감이 우수한 스테인리스강 너트를 생산하여 골링 위험을 줄입니다. - Q3: 스테인레스 스틸 너트의 마모를 방지하는 데 가장 적합한 윤활제는 무엇입니까?
A: 구리 기반 또는 니켈 기반의 고착 방지 화합물이 매우 효과적입니다. 이러한 윤활제에는 고체 윤활제 장벽 역할을 하는 미세한 금속 입자가 포함되어 있어 금속 간 접촉을 방지합니다. 고온에서도 효과적입니다. 절강기회연합수출입유한회사 (Chance & Union)은 조립 지침을 제공할 수 있으며 경우에 따라 윤활제 코팅이 미리 도포된 너트를 공급할 수도 있습니다.
