정밀 잠금 너트의 방사형 및 축방향 잠금: 진동 저항 및 예압 유지의 차이 정량화
고속 스핀들, 볼 스크류 및 베어링 예압 시스템과 같은 정밀 어셈블리에서 정밀 잠금 너트용 잠금 메커니즘의 선택은 장기적인 신뢰성에 매우 중요합니다. 두 가지 기본 디자인이 시장을 지배합니다. 방사형 잠금 (방사형 인서트 또는 페그 사용) 및 축 잠금 (분절된 스레드의 탄성 변형을 사용). 둘 다 풀림 방지 기능을 제공하지만 반복적인 횡하중 하에서의 성능은 크게 다릅니다. 이 기사에서는 확립된 연구 및 업계 데이터를 기반으로 이러한 차이점을 정량화합니다.
1. 잠금 메커니즘 개요
다음 표에는 반경방향 및 축방향 잠금 시스템의 설계 원리가 요약되어 있습니다.
| 매개변수 | 방사형 잠금(예: ZM, YSR) | 축 잠금(예: AM, YSF, YSK) |
|---|---|---|
| 잠금 방식 | 방사형으로 작동하는 잠금 페그 또는 황동 인서트가 나사 보어와 교차합니다. 그러브 나사로 고정되어 있습니다. 페그는 샤프트 스레드 측면과 맞물립니다. | 너트의 세그먼트는 축 방향 그러브 나사를 통해 탄성 변형됩니다. 나사산 측면이 샤프트 나사산에 눌려 마찰이 발생합니다. |
| 축방향 런아웃 정확도 | 일반적으로 0.005mm 이하(가공) 또는 0.002mm(연삭) | 비교할 수 있는; 잠금은 대면 관계에 영향을 미치지 않습니다. |
| 축 공간 요구 사항 | 더 얇은 프로파일 사용 가능(예: YSR 시리즈) | 표준 프로필; 축 잠금에는 더 많은 너트 높이가 필요합니다. |
| 충격 부하 복원력 | 좋아요; 경화 인서트(HRC 28-32)로 마모 방지 | 훌륭합니다. 탄성 변형은 충격 하중을 흡수하고 분산시킵니다. |
2. 반복횡하중 하에서의 정량적 성능
잠금 너트의 풀림 방지 성능은 볼트 자체 풀림의 주요 동인으로 알려진 순환 횡하중 하에서 가장 엄격하게 평가됩니다. 연구에 따르면 예압 손실과 맞물린 나사 사이의 마이크로슬립이 주요 고장 지표인 것으로 나타났습니다.
- 예압 유지율: 동일한 초기 예압 및 가로 하중 조건에서 표준 너트는 반복된 사이클 후에 초기 예압의 60-70%만 유지할 수 있습니다. 이와 대조적으로, 고성능 잠금 너트는 1,500회의 횡방향 진동 주기 후에 평균 91.5%의 잔류 예압 비율을 보여주었습니다.
- 마이크로슬립 행동: 주기적 가로 하중은 스레드 인터페이스에서 마이크로슬립을 유발합니다. 표준 너트는 점진적인 예압 손실로 이어지는 돌이킬 수 없는 마이크로슬립의 축적을 보이는 반면, 고급 잠금 설계는 강력한 "복구" 특성을 나타냅니다. 예압과 마이크로슬립은 가로 하중이 0으로 돌아갈 때 원래 수준으로 거의 돌아갑니다.
- 디자인 강성: 동적 진동 하에서도 안정적인 설계 강성을 유지하는 능력은 다음을 정의하는 특징입니다. 정밀 잠금 너트 . 특히 방사형 잠금 설계는 강성을 유지하면서 효과적인 풀림 방지 기능을 제공하도록 설계되어 공작 기계 및 항공우주 응용 분야의 정밀 고정 시스템에 적합합니다.
3. 비교 분석: 방사형 잠금과 축형 잠금
방사형 및 축형 정밀 잠금 너트에 대한 직접적인 정면 테스트 데이터는 제한되어 있지만 다음 비교 분석은 사용 가능한 업계 데이터와 확립된 기계적 원리를 기반으로 합니다.
| 성능 지표 | 방사형 잠금(예: ZM/YSR) | 축 잠금(예: AM/YSK) |
|---|---|---|
| 예압 유지(횡하중) | 좋아요; 잠금 페그의 국부적인 접촉은 일관된 마찰을 제공합니다. 그러나 페그는 여러 주기에 걸쳐 마모될 수 있습니다. | 훌륭한; 360° 탄성 변형은 균일한 나사 측면 접촉을 생성하여 하중을 분산시키고 마이크로슬립에 대한 탁월한 저항력을 제공합니다. |
| 충격 부하에 대한 저항 | 좋아요; 그러나 충격 하중으로 인해 잠금 페그나 인서트에 국부적인 응력이 발생할 수 있습니다. | 우수한; 탄성 변형은 감쇠 요소로 작용하여 영구 변형 없이 충격 하중을 흡수합니다. |
| 재사용성 | 완전히 재사용 가능; 잠금 페그는 견고하고 기하학적 구조를 유지합니다. | 균일하게 조이면 완전히 재사용 가능. 고르지 않게 조이면 세그먼트 변형이 발생할 수 있습니다. |
| 축방향 런아웃 영향 | 영향이 없습니다. 잠금 메커니즘은 단면의 정밀도에 영향을 미치지 않습니다. | 영향이 없습니다. 잠금 방법은 축 흔들림 정확도에 영향을 미치지 않습니다. |
| 공간 제약 | 축 공간이 제한된 얇은 프로파일 응용 분야에 선호됩니다. | 표준 너트 높이가 필요합니다. 공간이 심하게 제한된 설계에는 적합하지 않습니다. |
4. 초기 예압의 역할
횡하중 하에서 볼트 풀림에 대한 연구를 통해 두 메커니즘, 즉 초기 예압 수준에 영향을 미치는 중요한 매개변수가 확인되었습니다. 초기 예압이 높을수록 예압 유지력이 크게 향상되는 것으로 나타났습니다.
- 예압 크기 효과: 초기 예압이 60kN에서 120kN으로 증가하면 반복 횡하중 하에서 잔류 예압 비율이 상당히 높아집니다. 예압이 높을수록 스레드 인터페이스의 마이크로슬립이 줄어들기 때문입니다.
- 실제적인 의미: 방사형 및 축방향 잠금 설계의 경우 초기 예압을 적용 분야에서 허용하는 만큼 높게 설정하면 풀림 방지 성능이 향상됩니다. 두 설계 모두 이 원리로부터 동일한 이점을 얻지만 나사산 접촉이 더 균일한 축 잠금 설계는 동일한 예압 수준에서 약간 더 나은 결과를 얻을 수 있습니다.
5. 제조 및 품질 관점
방사형이든 축형이든 잠금 메커니즘의 정밀도와 일관성은 안정적인 성능을 보장하는 데 필수적입니다. 절강기회연합수출입유한회사 (Chance & Union)은 SEA Monies Metal Co., Ltd. 산하의 가족 소유 기업으로 금속 제조 분야에서 20년간의 가족 경험과 품질 유산을 이어받았습니다. Shengzhao Metal의 강력한 생산 능력과 공급망 이점을 바탕으로 고품질 금속 제품의 R&D, 생산 및 글로벌 판매를 전문으로 합니다. 가족의 정확성 추구, 엄격한 작업 태도 및 장기적인 헌신을 고수하여 우리는 전 세계 고객에게 안정적이고 신뢰할 수 있는 제품과 서비스를 제공합니다.
공장의 강력한 R&D 및 생산 능력을 활용하여 고강도 리벳, 볼트, 너트, 와셔, 핀, 나사 및 다양한 비표준 맞춤형 부품을 전문으로 취급합니다. 당사의 제품 범위는 냉간 압조, 열간 단조, CNC 가공 등의 공정을 활용하여 스테인리스강, 합금강, 알루미늄 합금, 구리 및 특수 합금을 포함한 재료를 다루고 있습니다. 당사의 제품은 25개국 이상으로 수출되어 200개 이상의 고객에게 서비스를 제공하고 있습니다.
Chance & Union은 "Manufactured in China"와 국제 시장을 원활하게 연결하여 전문적인 기술과 뛰어난 품질을 통해 R&D부터 대량 생산까지 글로벌 고객에게 원스톱 체결 솔루션을 제공하기 위해 최선을 다하고 있습니다. 정밀 잠금 너트의 경우 당사는 HRC 28-32 표준에 따른 축방향 런아웃 테스트 보고서 및 재료 경도 검증을 포함하여 전체 재료 및 성능 문서를 제공합니다.
6. 자주 묻는 질문(FAQ)
- Q1: 고속 스핀들 응용 분야에 더 나은 진동 저항을 제공하는 방사형 또는 축형 잠금 메커니즘은 무엇입니까?
A: 축방향 잠금은 일반적으로 나사산 측면을 따라 균일한 360° 접촉을 생성하고 하중을 균등하게 분산시키며 마이크로슬립을 감소시키기 때문에 우수한 진동 저항을 제공합니다. 방사형 잠금은 축 공간이 제한된 얇은 프로파일 응용 분야에 더 적합하지만 진폭이 크고 지속적인 진동이 발생할 경우 마모되기 쉽습니다. 절강기회연합수출입유한회사 (Chance & Union)은 특정 진동 프로파일과 공간 제약을 기반으로 최적의 설계를 추천할 수 있습니다. - Q2: 성능 저하 없이 정밀 잠금 너트를 몇 번이나 재사용할 수 있습니까?
A: 정밀 잠금 너트는 올바르게 취급하면 여러 번 재사용할 수 있도록 설계되었습니다. 축 잠금 너트의 경우 세그먼트 변형을 방지하기 위해 그러브 나사를 십자형 순서로 균일하게 조이도록 하십시오. 방사형 잠금 너트의 경우 재사용하기 전에 잠금 페그 또는 인서트의 마모 여부를 검사하십시오. 절강기회연합수출입유한회사 (Chance & Union)은 모든 배송에 재사용 가능성 지침을 제공합니다. - Q3: 초기 예압이 잠금 너트의 풀림 방지 성능에 영향을 줍니까?
답: 그렇습니다. 연구에 따르면 초기 예압이 높을수록 스레드 인터페이스의 마이크로슬립이 감소하여 순환 횡 하중 하에서 예압 유지가 크게 향상되는 것으로 나타났습니다. 그러나 예압은 재료의 항복 강도를 초과해서는 안 됩니다. 절강기회연합수출입유한회사 (Chance & Union)은 귀하의 특정 용도에 권장되는 예압 범위를 제공할 수 있습니다.
용융 아연도금 잠금 육각 너트: 일반 토크가 인산염 오일 너트보다 30~50% 낮은 이유 – 나사산 간섭 또는 표면 윤활성?
용융 아연도금(HDG) 육각 너트 잠금 동일한 사양의 인산염 코팅 및 오일 처리 너트보다 지속적으로 더 낮은 정토크를 나타냅니다. 일반적으로 30~50% 범위의 이러한 감소는 품질이 좋지 않다는 징후가 아니라 코팅의 물리적 및 마찰학적 특성의 직접적인 결과입니다. 두 가지 기본 설명은 다음과 같습니다. 스레드 간섭 아연 코팅 두께로 인해 발생하며, 표면 윤활성 HDG 코팅의 고유한 마찰 특성과 윤활제의 부재로 인해 발생합니다.
1. 메커니즘 비교: 스레드 간섭과 표면 윤활성
다음 표에서는 HDG 잠금 육각 너트의 정토크 감소에 기여하는 두 가지 주요 메커니즘을 비교합니다.
| 매개변수 | 실 간섭(코팅 두께) | 표면윤활성(마찰계수) |
|---|---|---|
| 물리적 메커니즘 | 용융 아연 도금 공정은 너트의 모든 표면에 아연 합금 층을 추가합니다. 내부 나사산에서는 작은 직경이 줄어들고 나사산 프로파일이 변경되어 짝을 이루는 볼트와 억지 끼워 맞춤이 생성됩니다. 표준 관행은 이러한 축적물을 수용하기 위해 아연 도금 후 특대 너트를 두드리는 것입니다. | HDG 너트의 아연 코팅은 윤활제 없이 사용할 때 마찰 계수가 높습니다. 이와 대조적으로 인산염 코팅은 다공성이 높고 오일을 흡수하여 나사산 사이의 마찰이 적은 인터페이스를 제공합니다. |
| 주요 증거 | 일반적인 HDG 코팅 두께는 면당 1.8~3.5밀(0.045~0.09mm)입니다. 아연도금 후 태핑된 너트의 경우 나사산 클리어런스가 복원됩니다. 과도하게 탭하지 않으면 나사 간섭으로 인해 유효 피치 직경이 줄어들고 조립이 어려워질 수 있습니다. 그러나 정토크는 단순히 간섭의 함수가 아닙니다. 너트가 과도하게 두드려지면 간섭이 최소화됩니다. | 업계 데이터에 따르면 윤활이 없는 용융 아연 도금 강철의 마찰 계수는 ≥0.30입니다. 이에 비해 인산염 코팅 및 기름칠 표면은 마찰 등급이 더 낮습니다(인산염 처리 오일의 경우 0.08~0.16). 인산염 코팅은 오일을 유지하고 마찰을 줄이며 일관된 토크-장력 관계를 제공하도록 특별히 설계되었습니다. HDG 표면의 높은 마찰은 적용된 토크 중 더 적은 양이 클램프 하중으로 변환되고 나사산 마찰을 극복하는 데 더 많은 토크가 흡수된다는 것을 의미합니다. |
| 영향을 미치는 요인 | 코팅 두께 균일성, 볼트 나사산 등급(예: 6H 너트와의 호환성을 위해 6g) 및 너트 태핑 방법(아연 도금 전과 후). 너트는 일반적으로 블랭크로 아연 도금 처리된 다음 코팅을 수용할 수 있도록 특대 크기로 태핑됩니다. | 윤활제 유무, 표면 거칠기 및 코팅 유형. 윤활 HDG 너트(MoS2 또는 왁스 포함)는 0.04–0.16만큼 낮은 마찰 계수를 달성할 수 있습니다. 건조한 HDG 표면은 가장 높은 마찰 등급(≥0.30)에 속합니다. |

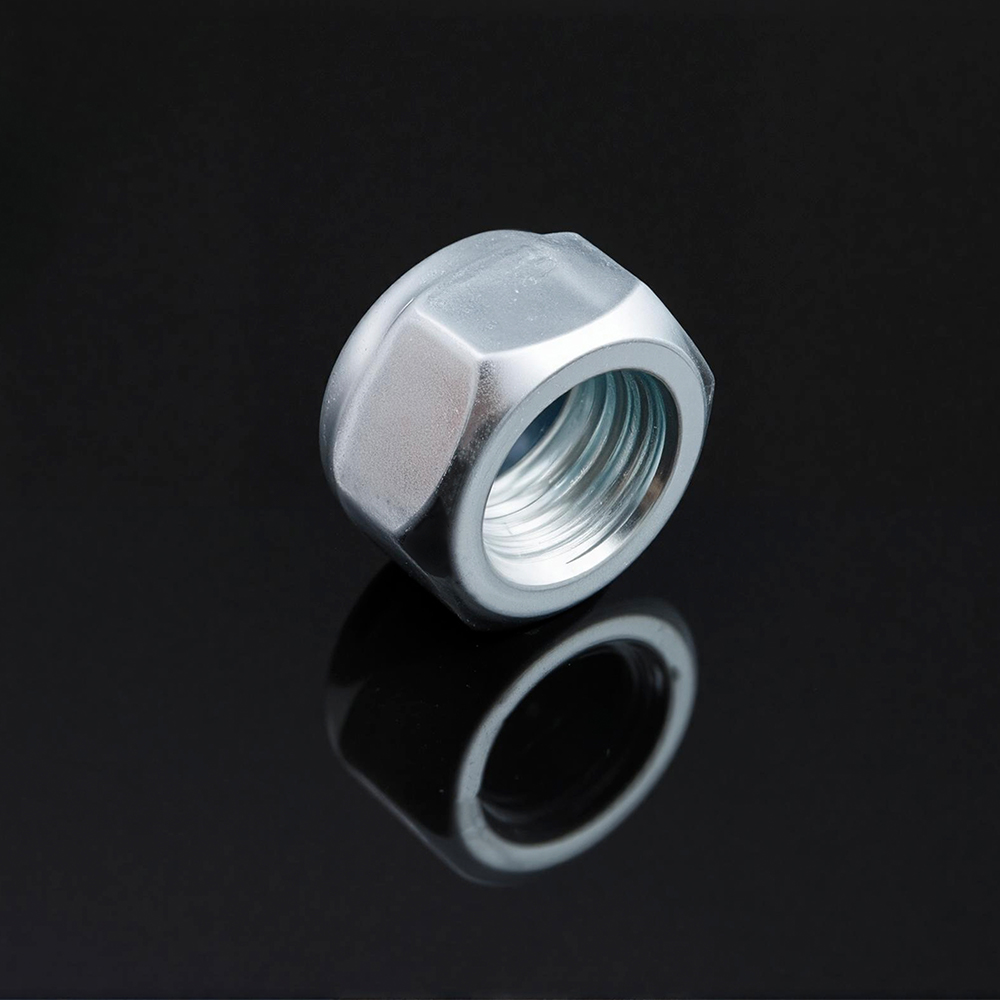

| 정토크에 대한 정량화된 영향 | 아연 도금 후 너트를 올바른 크기로 태핑하면 정토크에 미치는 영향이 최소화됩니다. 그러나 너트가 충분히 두꺼워지지 않은 경우 간섭으로 인해 너트가 볼트 아래로 움직이는 데 필요한 토크가 크게 증가할 수 있지만 이는 장착 후 정토크 감소와 별개의 효과입니다. | 인산염 오일 표면(0.08~0.16)에 비해 건조한 HDG 표면(≥0.30)의 높은 마찰은 유효 정토크의 30~50% 감소를 설명합니다. 너트의 잠금 요소(예: 나일론 인서트 또는 변형된 나사산)는 자체 잠금 힘뿐만 아니라 코팅의 마찰도 극복해야 합니다. 마찰이 적은 표면에서는 잠금 메커니즘이 전체 정토크에서 더 높은 비율을 제공합니다. |
| 완화 전략 | ASTM A563에 따라 아연 도금 후 올바른 크기로 태핑된 너트를 사용하십시오. 볼트 스레드 등급(예: 6g)이 너트 사양과 호환되는지 확인하십시오. | 설치하기 전에 너트 나사산에 윤활제(예: 왁스, 오일 또는 MoS² 페이스트)를 바르십시오. HDG 너트의 경우 윤활제는 마찰 계수를 0.04-0.16 범위로 줄일 수 있습니다. 토크 계수가 0.35인 HDZ 너트를 사용하고, 높은 토크 계수를 보상하기 위해 권장 범위의 상한에서 토크를 적용합니다. |
2. 메커니즘 분석: 어떤 메커니즘이 지배적인가?
어떤 메커니즘이 정토크의 30~50% 감소를 관찰한 주요 동인인지 확인하려면 증거를 주의 깊게 평가해야 합니다.
- 스레드 간섭 아연도금 패스너 조립 시 중요한 문제입니다. 아연 코팅은 너트가 볼트에서 자유롭게 움직이지 않는 지점까지 내부 나사산 직경을 줄일 수 있습니다. 그러나 구조용 너트의 표준 관행은 너트를 공백으로 아연 도금한 다음 아연 도금 후 나사산을 두드려 나사산 표면에서 아연을 제거하여 여유 공간을 복원하는 것입니다. 이 경우 간섭이 제거됩니다. 따라서 조립 후 관찰된 정토크의 감소는 주로 간섭으로 인한 것이 아니라 코팅의 마찰 특성으로 인한 것입니다.
- 표면윤활성 지배적 요인이다. HDG 패스너의 아연 코팅은 건조 시 마찰 계수가 ≥0.30입니다. 이는 마찰이 심한 인터페이스입니다. 대조적으로 인산염 코팅 및 오일 처리된 너트는 낮은 마찰을 위해 설계되었습니다. 인산염 층은 오일 저장소 역할을 하여 훨씬 낮은 마찰 계수를 제공합니다. 너트의 잠금 기능(예: 변형된 나사산, 나일론 링 또는 금속 잠금 요소)은 나사산 인터페이스의 마찰과 고유 토크를 모두 극복해야 합니다. 마찰이 높은 HDG 표면에서 잠금 기능은 총 정토크 중 더 작은 부분을 차지하므로 측정된 값이 더 낮아집니다.
- 시너지 효과: 두 메커니즘은 상호 연관되어 있습니다. 아연 도금 후 너트를 제대로 덮지 않으면 나사산 간섭으로 인해 설치 토크가 높아지고 마모가 발생할 수 있습니다. 특히 표면 처리가 다른 볼트와 함께 사용할 경우 더욱 그렇습니다. 그러나 적절하게 지정되고 제조된 HDG 잠금 너트의 경우 일반적인 토크 감소는 아연 코팅의 높은 마찰에 의해 압도적으로 영향을 받습니다.
3. 토크에 대한 코팅의 정량적 영향
다음 표는 마찰 계수와 조임 토크에 미치는 영향을 비교 분석한 것입니다.
| 표면/코팅 | 마찰계수 범위 | 일반적인 적용 토크 계수 | 정토크에 미치는 영향 |
|---|---|---|---|
| 인산염유 | 0.08 – 0.16 | ~0.15 | 잠금 기능은 대부분의 정토크를 제공합니다. |
| 용융 아연도금(건식) | ≥ 0.30 | ~0.35 | 나사산 마찰이 높으면 잠금 기능의 상대적 기여도가 감소하여 정토크가 30~50% 낮아집니다. |
| 용융 아연 도금 윤활제 | 0.08 – 0.16 (MoS₂ 또는 왁스 포함) | 변수 | 윤활제는 낮은 마찰 계수를 복원하여 잠금 기능의 상대적 기여도를 높입니다. |
4. HDG 잠금 육각 너트 지정 및 사용에 대한 실제 지침
용융 아연 도금 잠금 육각 너트의 안정적인 성능을 얻으려면 다음 방법을 따르는 것이 좋습니다.
- 적절한 너트 태핑 지정: 너트가 올바른 크기로 아연 도금된 후 태핑되도록 지정 및 제조되었는지 확인하십시오. 이를 통해 나사산 간격을 복원하고 코팅 두께로 인해 발생하는 조립 문제를 방지합니다.
- 윤활제를 바르십시오: 정토크가 필수적인 중요한 응용 분야의 경우 설치 전에 너트 나사산에 윤활제(왁스, 오일 또는 MoS2 페이스트)를 바르십시오. 이렇게 하면 마찰 계수가 줄어들고 잠금 기능이 더욱 효과적으로 작동할 수 있습니다.
- 호환 가능한 스레드 클래스 사용: 볼트 나사산 등급(예: 6g)이 너트 사양(예: 6H)과 호환되는지 확인하세요. 코팅이 효과적인 나사 맞춤을 변경할 수 있으므로 이는 HDG 너트의 경우 특히 중요합니다.

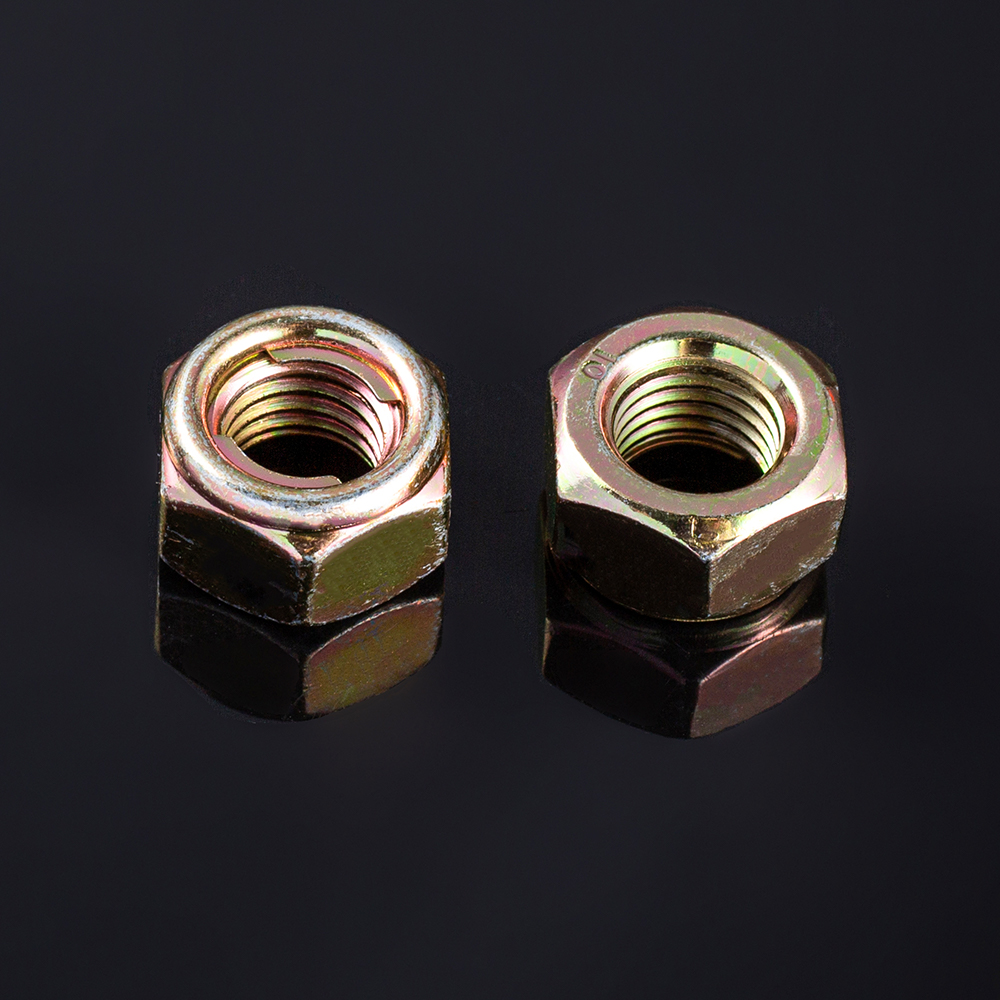

- 애플리케이션 환경을 고려하십시오. 정토크 요구 사항이 중요하고 윤활유가 허용되지 않는 경우 보다 공격적인 잠금 설계를 갖춘 전체 금속 잠금 너트를 사용하거나 코팅이 다른 너트(예: 윤활제가 통합된 아연-알루미늄 플레이크 코팅)를 사용하는 것을 고려하십시오.
5. 제조 및 품질 관점
태핑 공정의 정밀도와 HDG 코팅의 일관성은 예상대로 작동하는 잠금 너트를 제공하는 데 필수적입니다. 절강기회연합수출입유한회사 (Chance & Union)은 SEA Monies Metal Co., Ltd. 산하의 가족 소유 기업으로 금속 제조 분야에서 20년간의 가족 경험과 품질 유산을 이어받았습니다. Shengzhao Metal의 강력한 생산 능력과 공급망 이점을 바탕으로 고품질 금속 제품의 R&D, 생산 및 글로벌 판매를 전문으로 합니다. 가족의 정확성 추구, 엄격한 작업 태도 및 장기적인 헌신을 고수하여 우리는 전 세계 고객에게 안정적이고 신뢰할 수 있는 제품과 서비스를 제공합니다.
공장의 강력한 R&D 및 생산 능력을 활용하여 고강도 리벳, 볼트, 너트, 와셔, 핀, 나사 및 다양한 비표준 맞춤형 부품을 전문으로 취급합니다. 당사의 제품 범위는 냉간 압조, 열간 단조, CNC 가공 등의 공정을 활용하여 스테인리스강, 합금강, 알루미늄 합금, 구리 및 특수 합금을 포함한 재료를 다루고 있습니다. 당사의 제품은 25개국 이상으로 수출되어 200개 이상의 고객에게 서비스를 제공하고 있습니다.
Chance & Union은 "Manufactured in China"와 국제 시장을 원활하게 연결하여 전문적인 기술과 뛰어난 품질을 통해 R&D부터 대량 생산까지 글로벌 고객에게 원스톱 체결 솔루션을 제공하기 위해 최선을 다하고 있습니다. HDG 잠금 육각 너트의 경우 올바른 조립을 보장하기 위해 오버태핑 사양을 제공하고 필요한 정토크 및 클램프 부하 성능을 달성하는 데 필요한 곳에 윤활유를 도포할 수 있습니다.
6. 자주 묻는 질문(FAQ)
- Q1: 윤활 없이 용융 아연 도금 잠금 육각 너트를 사용해도 필요한 정토크를 달성할 수 있습니까?
A: 그렇습니다. 그러나 아연 코팅의 높은 마찰로 인해 일반적인 토크는 인산염 오일 너트보다 30-50% 더 낮습니다. 정토크가 중요하고 윤활유가 허용되지 않는 응용 분야의 경우 코팅이 다른 너트 사용을 고려하거나 보다 적극적인 잠금 설계의 잠금 너트를 지정하십시오. 절강기회연합수출입유한회사 (Chance & Union)은 귀하의 특정 요구 사항에 맞는 최적의 코팅 및 잠금 메커니즘을 추천할 수 있습니다. - Q2: 아연 도금 볼트와 올바른 조립을 보장하려면 용융 아연 도금 너트를 어떻게 지정해야 합니까?
A: 너트를 공백으로 아연 도금한 다음 적절한 크기로 아연 도금한 후 태핑하도록 지정합니다. 또한 볼트 나사산 등급(예: 6g)이 너트 사양과 호환되는지 확인하십시오. 구조적 연결의 경우 너트의 경우 ASTM A563, 하드웨어 코팅의 경우 ASTM A153의 요구 사항을 따르십시오. 절강기회연합수출입유한회사 (Chance & Union)은 모든 배송 시 상세한 코팅 및 태핑 사양을 제공합니다. - Q3: 용융 아연 도금 잠금 육각 너트를 조일 때 사용하는 권장 토크 계수는 무엇입니까?
A: 특수 윤활제가 없는 용융 아연 도금 패스너의 경우 인산염 오일 또는 윤활제 패스너의 토크 계수 0.15와 비교하여 0.35의 토크 계수가 권장됩니다. 이는 HDG 코팅의 마찰이 더 높다는 것을 반영합니다. 윤활제(예: MoS2 또는 왁스)를 적용하면 계수가 0.08~0.16 범위로 줄어들 수 있습니다. 절강기회연합수출입유한회사 (Chance & Union)은 적용된 특정 코팅을 기반으로 패스너에 대한 토크 장력 데이터를 제공합니다.
